Onde os acessórios SMT entram?

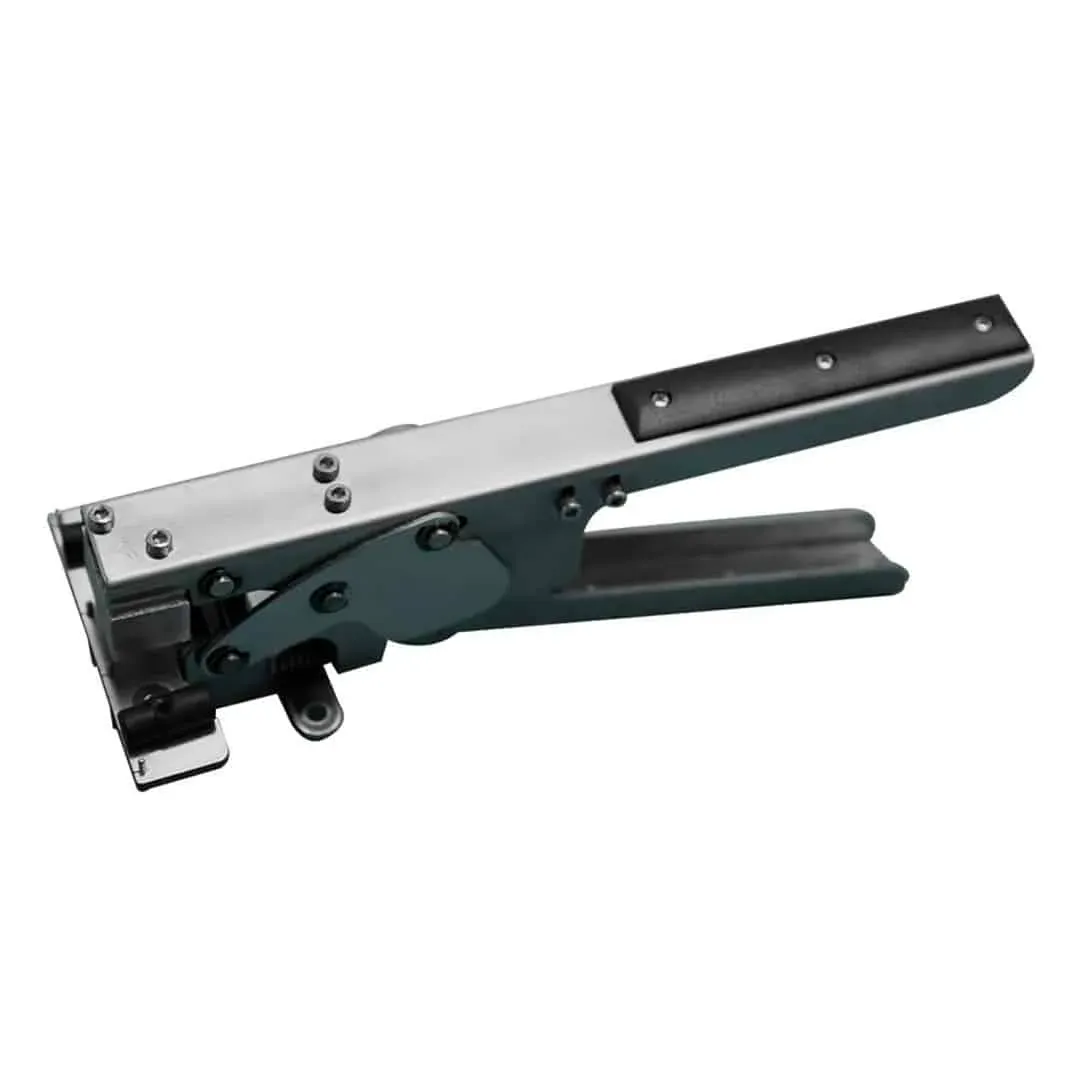

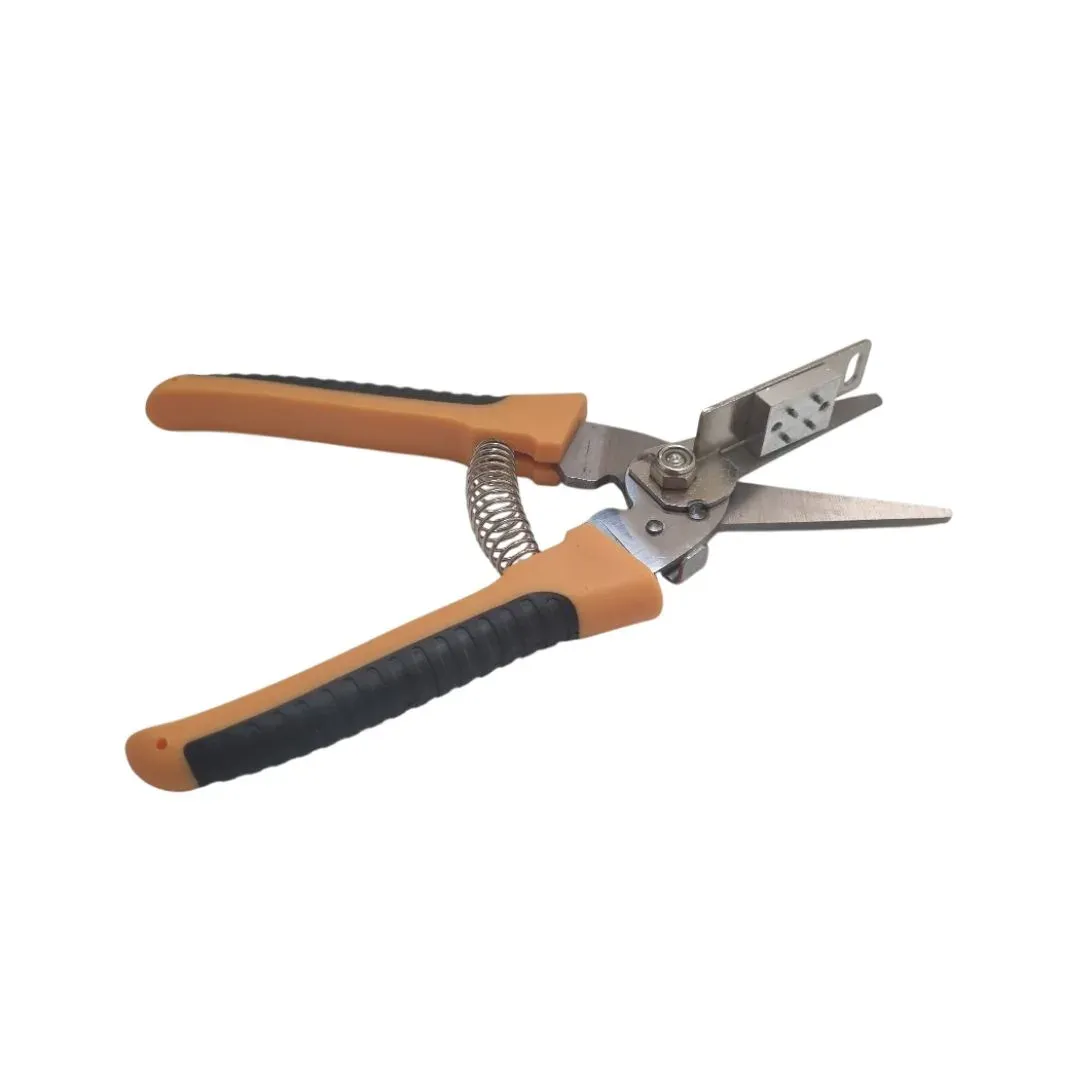

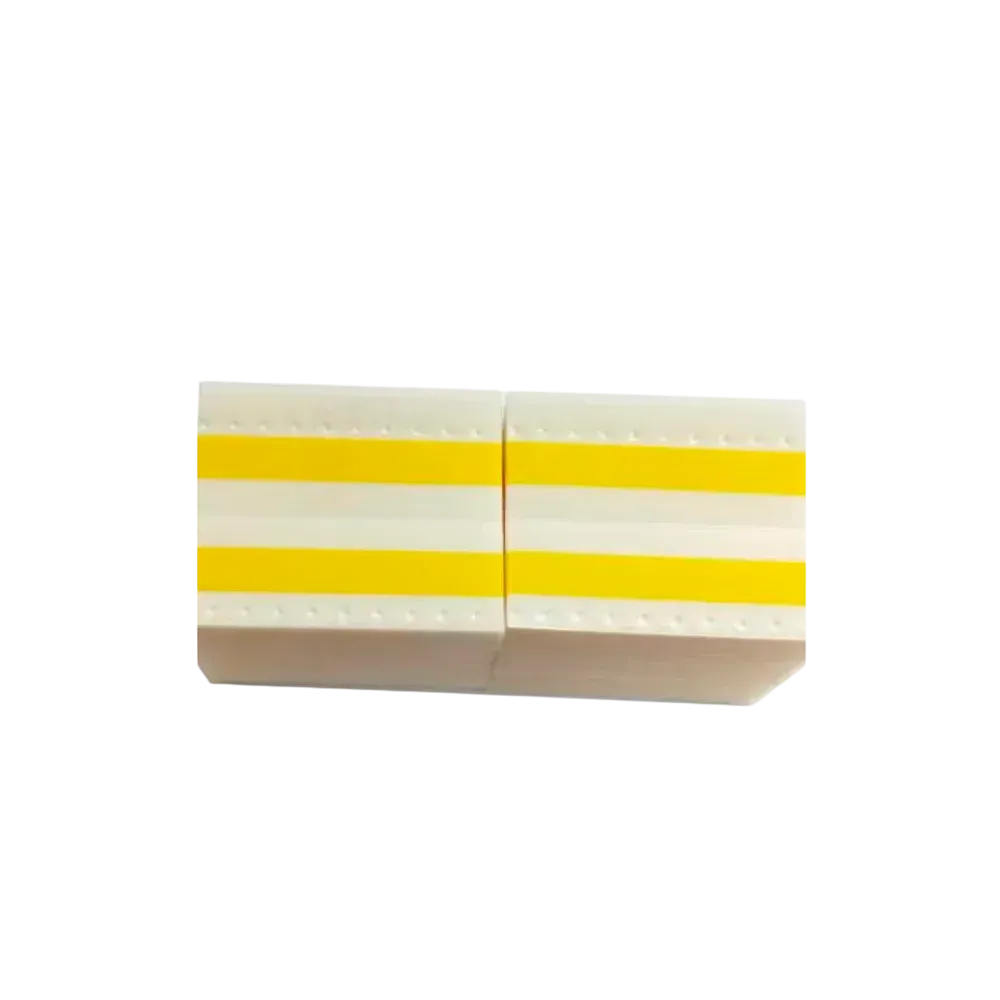

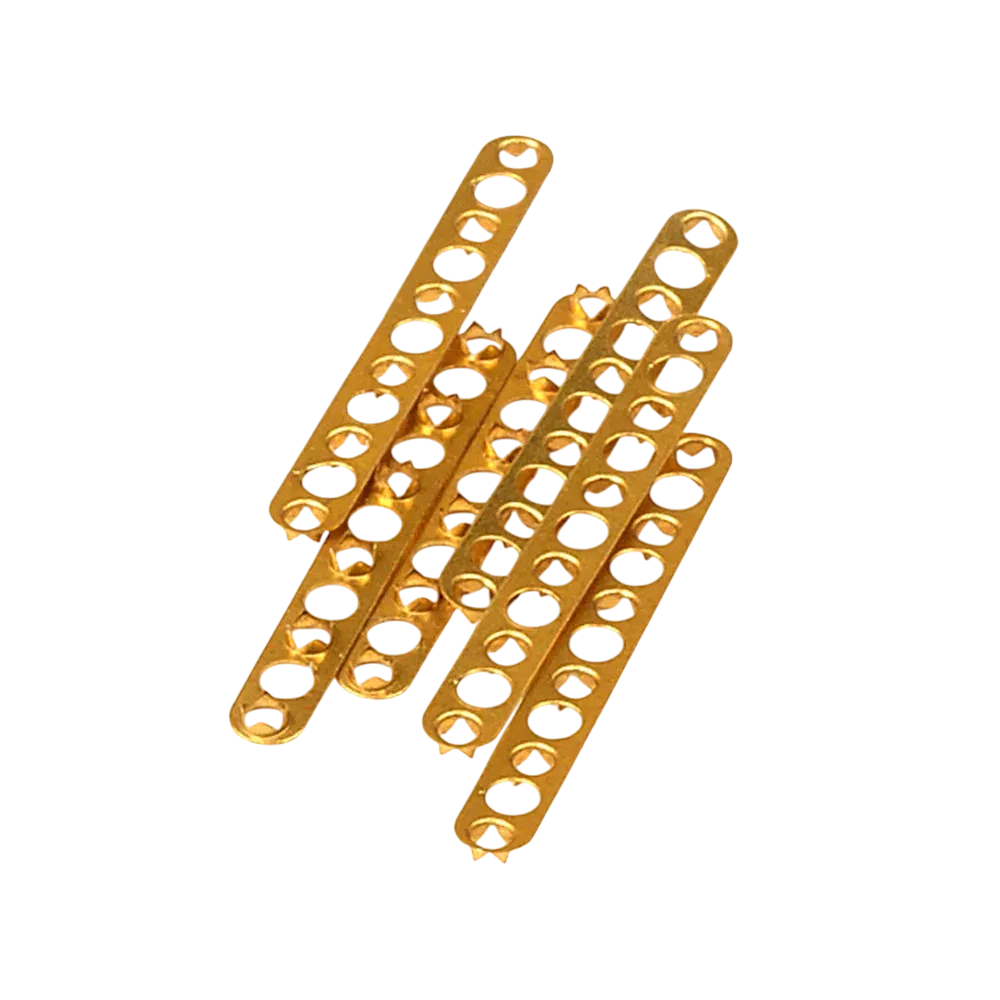

A linha de montagem possui ilhas críticas de alimentação e impressão. Na alimentação contínua de componentes, o operador utiliza fita de emenda SMT e um alicate de precisão para unir duas bobinas, evitando o downtime (parada) da máquina.

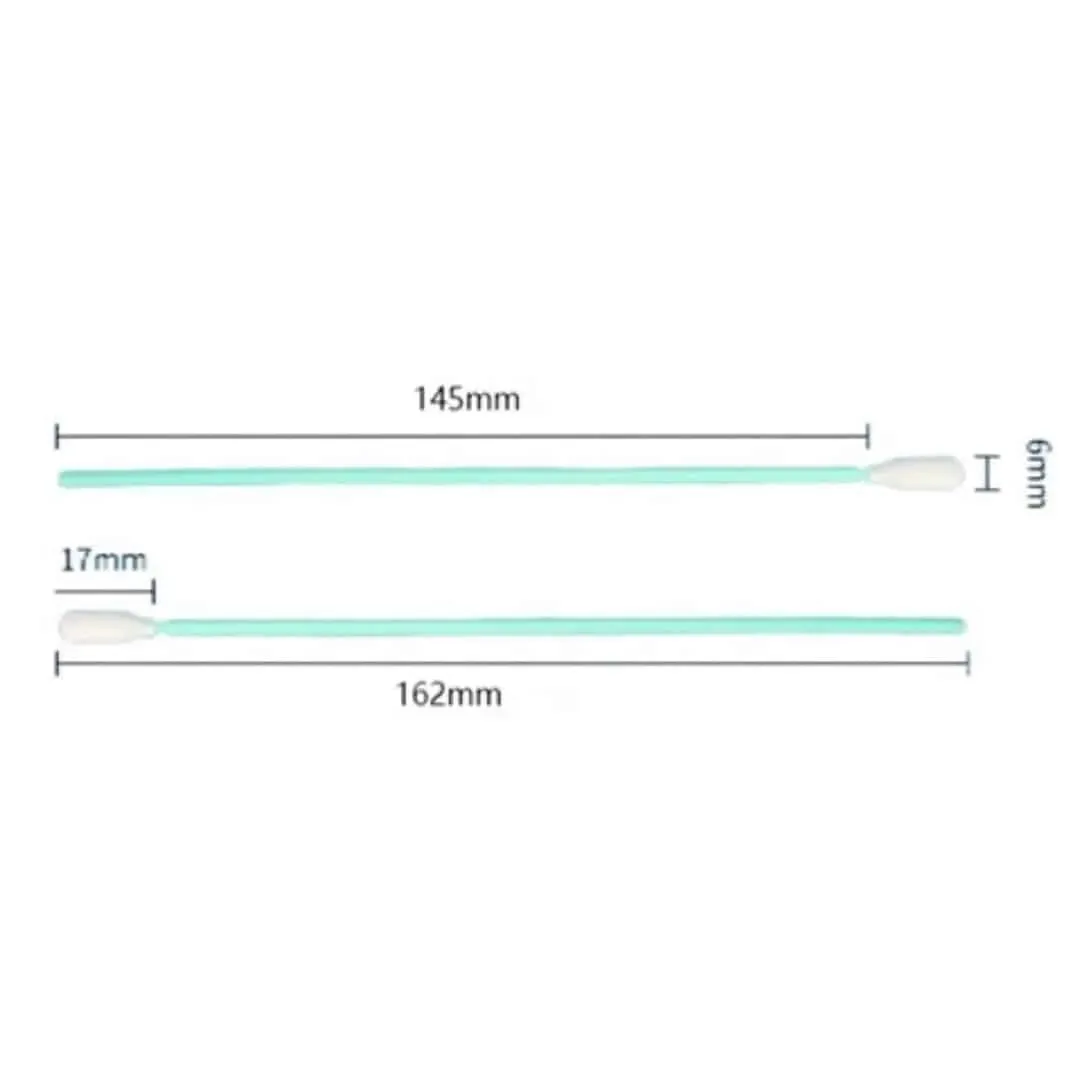

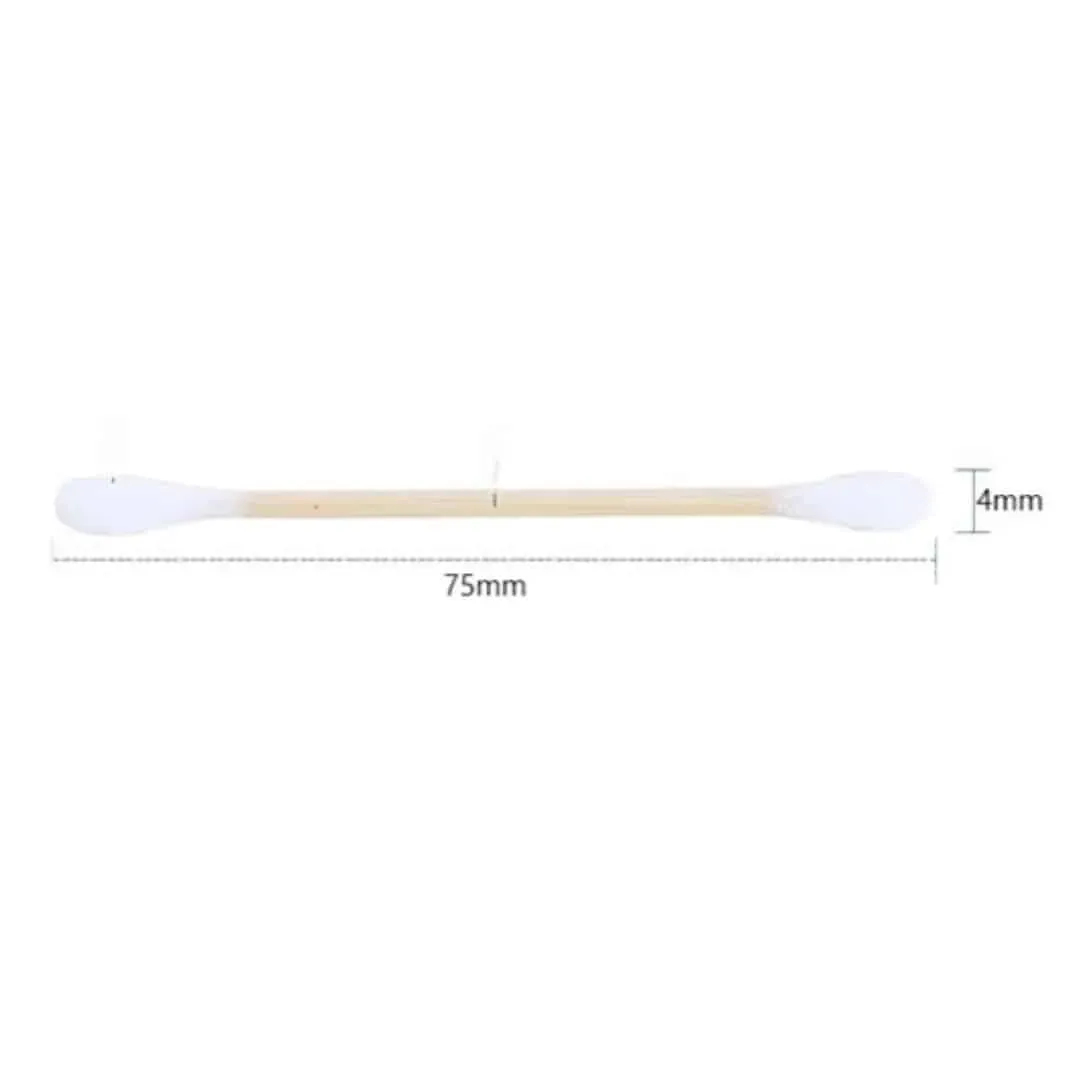

Na etapa de deposição da pasta de solda, entram o estêncil, as espátulas condutivas e os tecidos de limpeza. Para o manuseio e inspeção fina, dedeiras ESD e cotonetes de cabo plástico dissipativo garantem que nenhuma gordura ou carga estática contamine o circuito. A impressão exige a maior precisão técnica de toda a esteira.
Stencil SMT limpo = solda confiável
O stencil SMT é uma chapa metálica com furos, as aberturas, que funciona como um molde: a pasta de solda passa por eles e cai exatamente nos pontos certos da placa.
Uma análise da Bittele Electronics aponta que de 60% a 90% dos defeitos de soldagem estão ligados à impressão da pasta.
Quando sobra pasta embaixo do stencil, ela escorre para onde não devia e forma ponte de solda entre terminais, ou vira bolinha de solda espalhada pela placa.

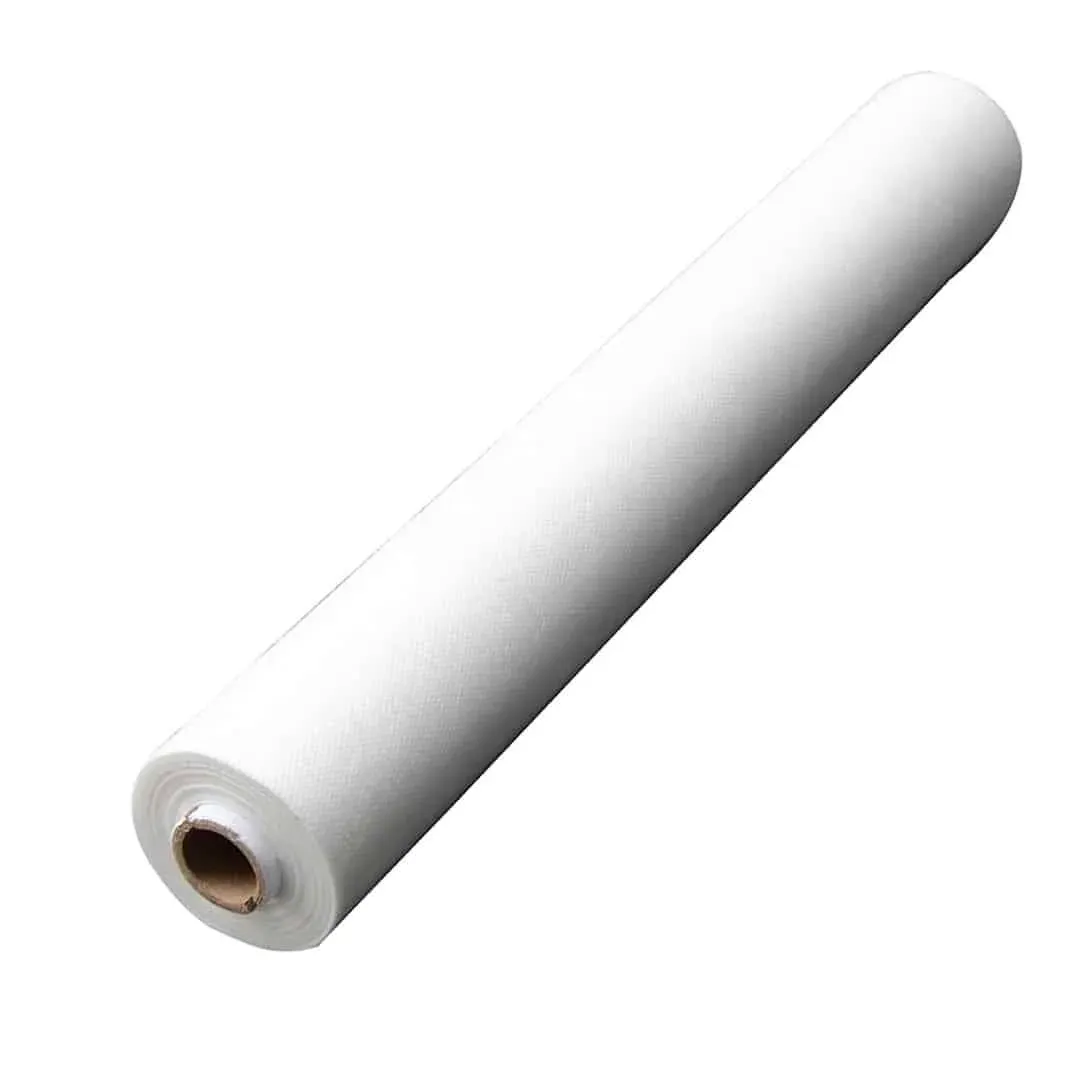

Rolo de limpeza stencil: com que frequência e o que avaliar?
Nas impressoras automáticas, o rolo de limpeza stencil varre a face da chapa de impressão a seco, a úmido ou a vácuo. A cadência de higienização depende do pitch (o espaço entre os terminais dos microchips):
| Pitch do componente | Limpeza recomendada |
|---|---|
| Acima de 0,65 mm | a cada 5 a 10 impressões |
| Entre 0,4 e 0,65 mm | a cada 3 a 5 impressões |
| Abaixo de 0,4 mm | a cada 1 a 3 impressões |
Esses valores vêm da IPC-7526, mas servem como pontapé inicial.
O intervalo ideal se define testando com a pasta usada na própria linha, não por chute. Na escolha do rolo, vale prestar atenção a alguns pontos: se ele não solta fiapos (o chamado low lint), a absorção, a compatibilidade com a impressora, DEK, MPM, Panasonic, Ekra, Fuji, Juki, entre outras e a possibilidade de largura personalizada. O NHE600 atende a esses critérios.
Por que "antiestático" não é opcional?

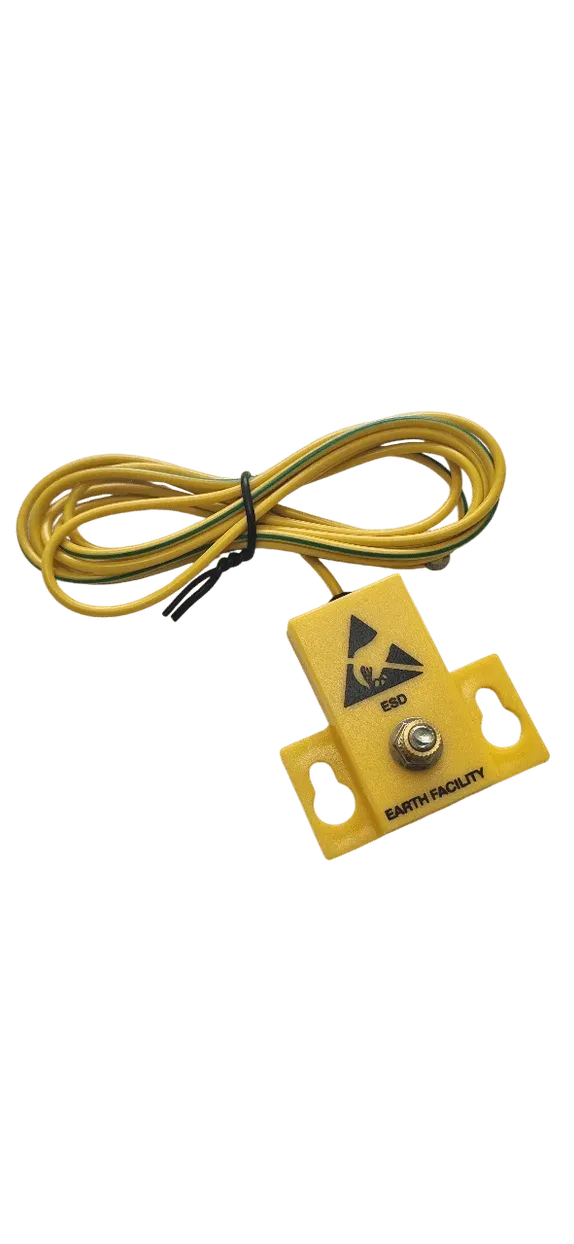

A descarga eletrostática, a ESD, é um choque pequeno demais para a pessoa sentir mas componente sente.
O dano muitas vezes só aparece depois, já no produto entregue ao cliente. Por isso a espátula condutiva, o cotonete de cabo plástico ESD, a dedeira antiestática e o carrinho ESD para transporte entre etapas não são acessórios opcionais.
O controle de ESD é a especialidade da New Horizon desde 1994.
Guia prático de prevenção de falhas
| Acessório | Etapa | O que evita |
|---|---|---|
| Fita e tesoura de emenda | Alimentação | Parada de máquina e perda de componentes |
| Rolo de limpeza stencil | Impressão | Ponte de solda e bolinhas de solda |
| Espátula condutiva | Impressão/preparo | Descarga na manipulação da pasta |

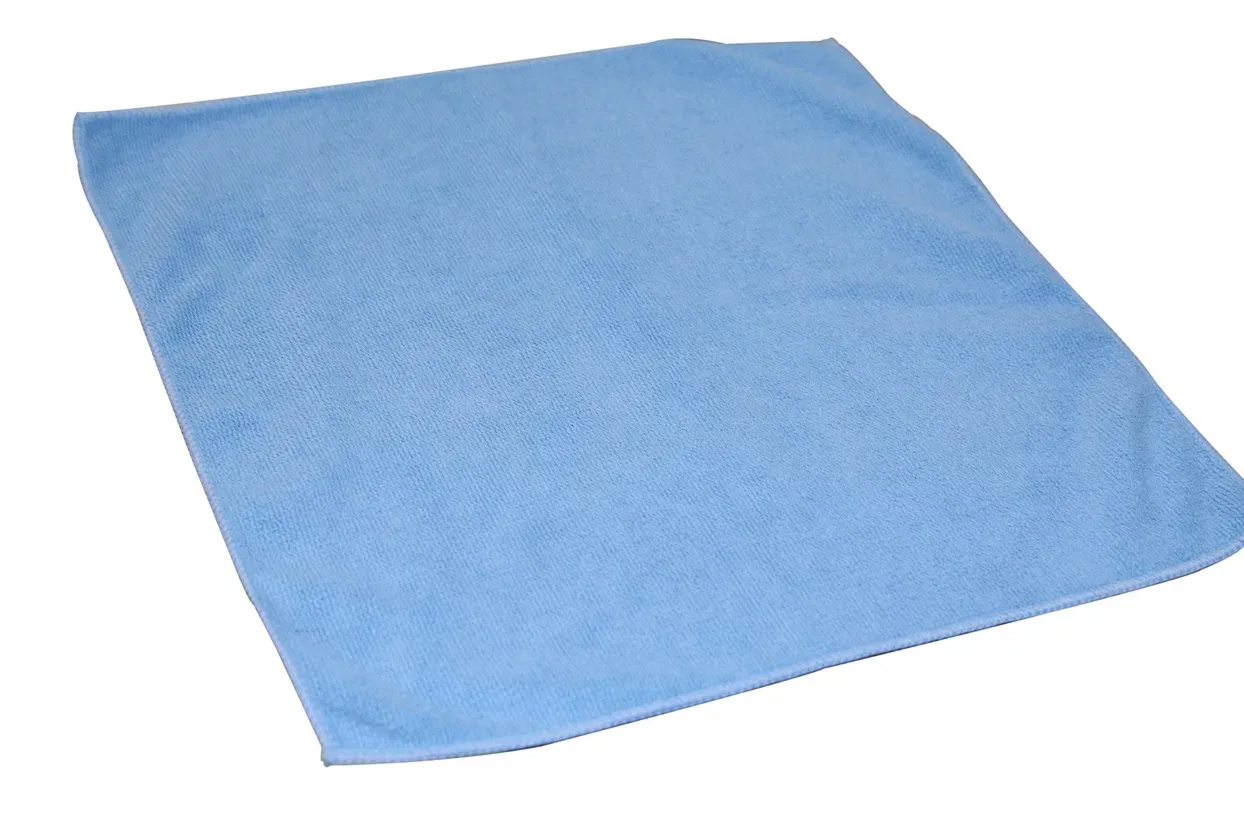

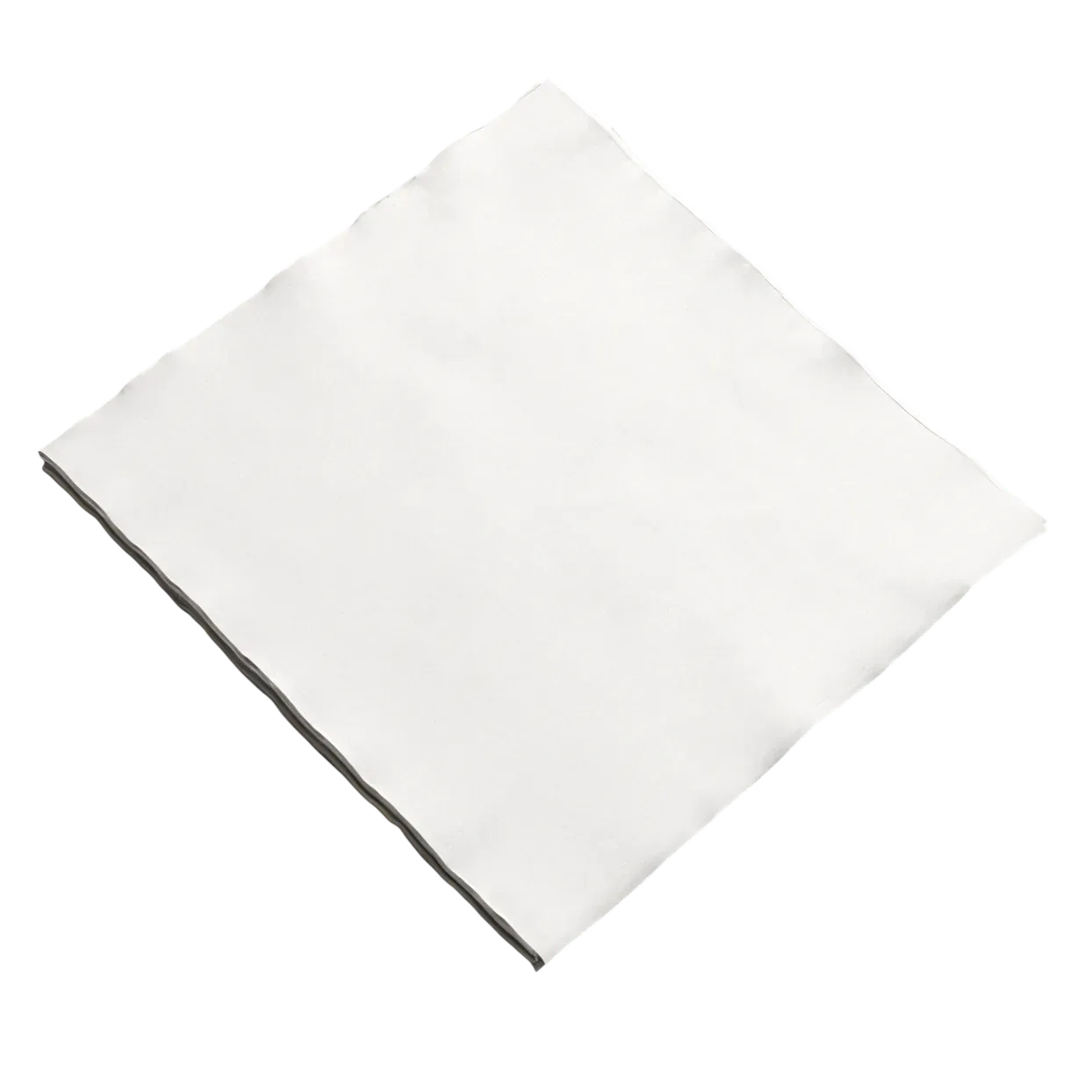

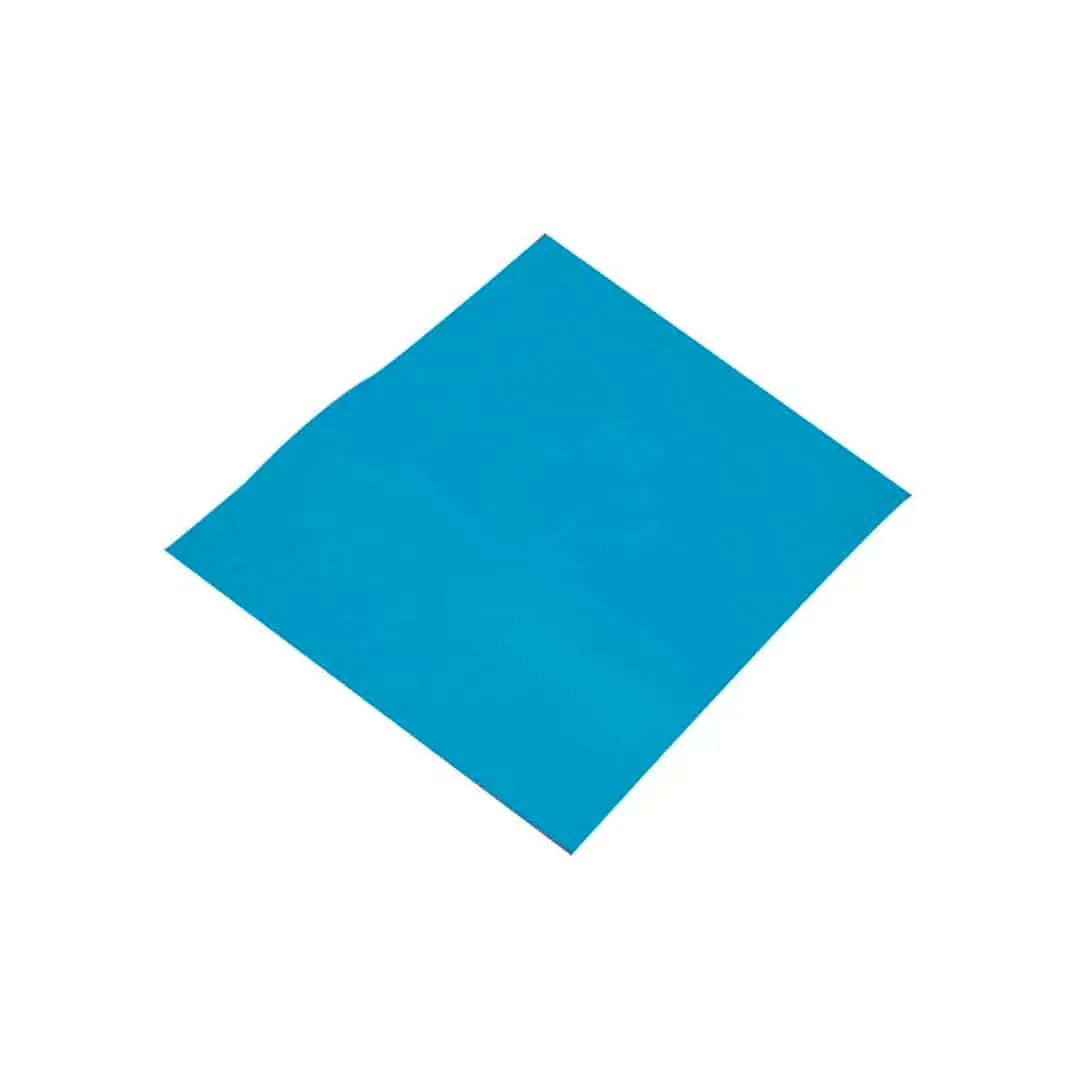

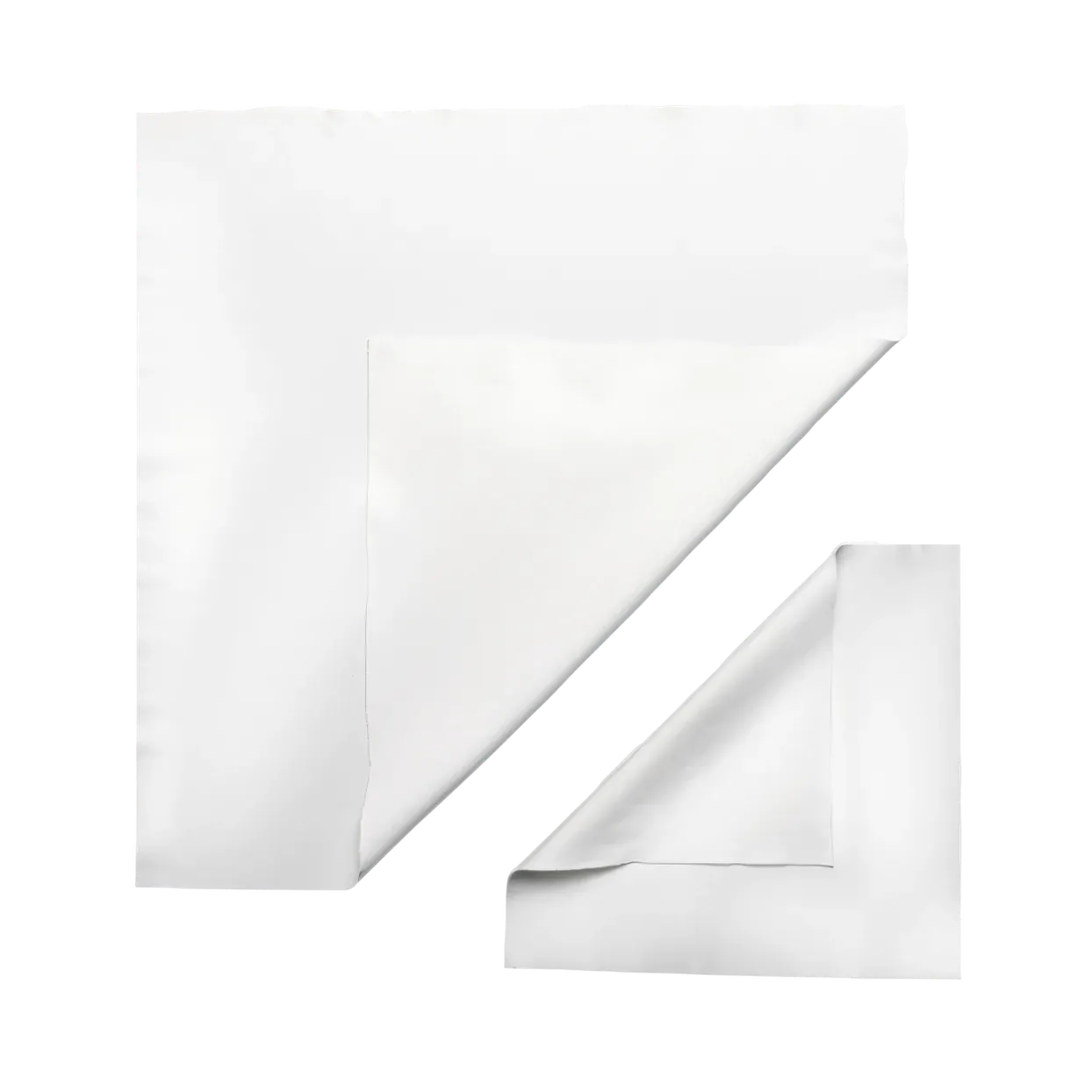

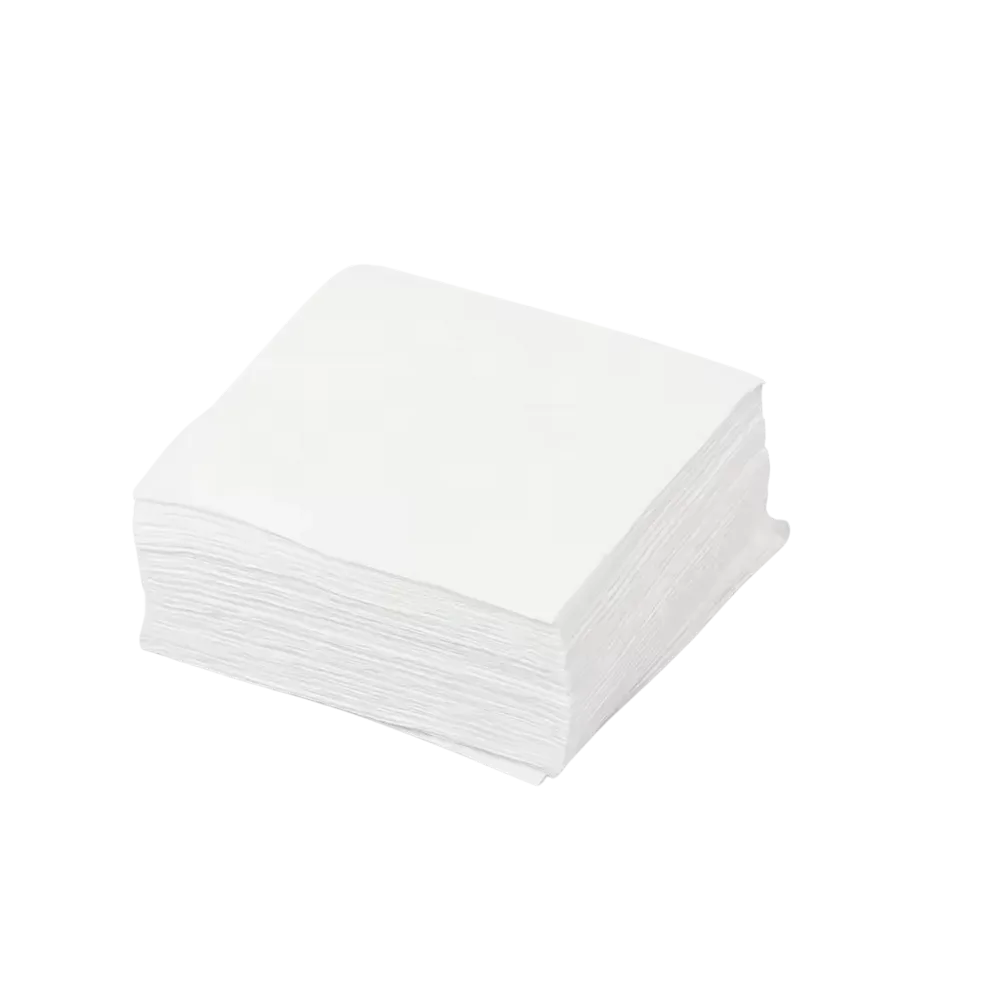

| Flanela/lenço low lint | Limpeza manual | Fiapos contaminando a placa |
| Dedeira e cotonete ESD | Inspeção/manuseio | ESD e contaminação por gordura dos dedos |
Da linha SMT à soldagem final
Depois da impressão e da montagem, placas que precisam de ajuste ou reparo seguem para a etapa de solda e retrabalho, que exige estações e ferramentas próprias.
Para essa etapa, a New Horizon reúne estações e ferramentas na categoria Equipamentos de Solda.
Acessórios SMT para indústrias de todo o Brasil
Esse é um mercado que não para, e se depende de linhas SMT rodando sem interrupção, conheça a New Horizon, certificada ISO 9001:2015, com unidades em São Paulo e em Manaus desde 2005, e oferece suporte técnico para ajudar a escolher o acessório certo para cada linha.
Se interessou e precisa de mais informações? Acesse o site ou converse com um de nossos consultores!
FAQ

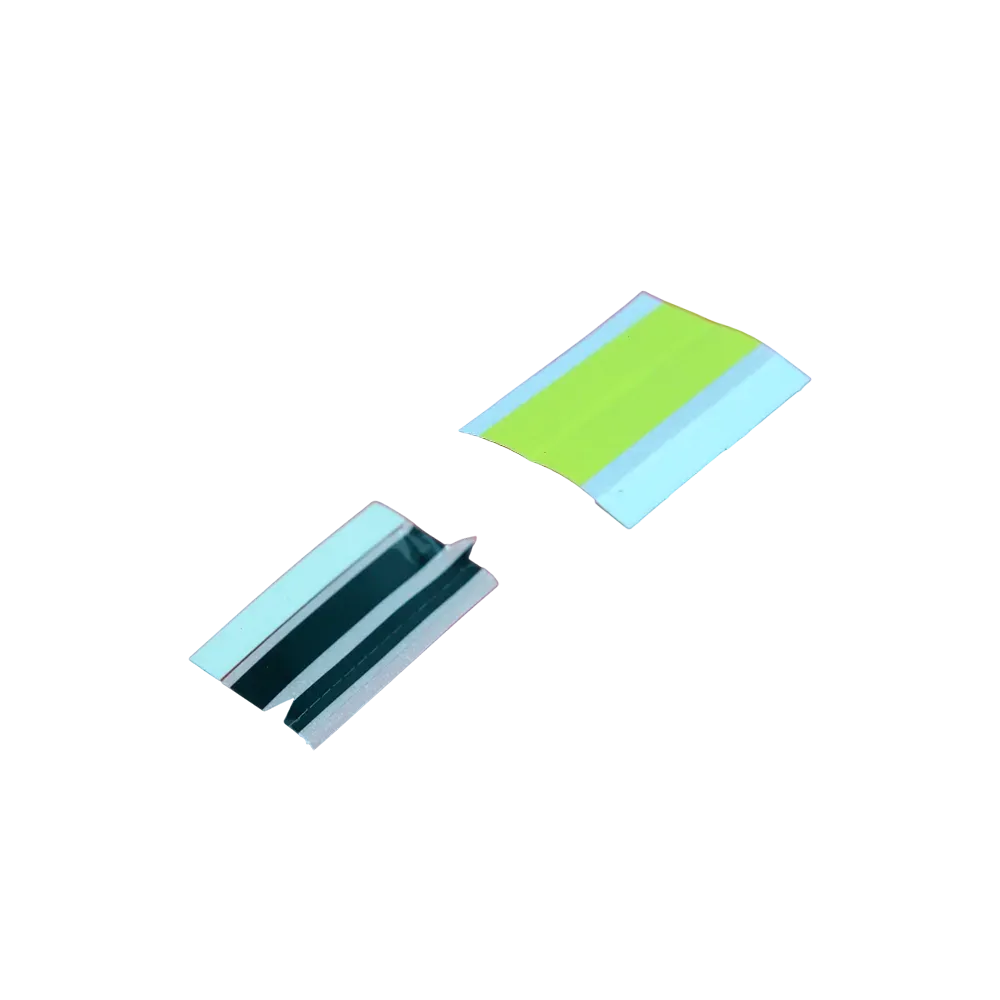

1. Qual a diferença técnica entre uma fita de emenda SMT comum e uma versão antiestática?
A fita antiestática possui uma camada de filme dissipativo que bloqueia a geração de carga elétrica durante a tração mecânica no alimentador. A adoção de fitas comuns cria picos de tensão no desbobinamento e transfere descargas diretamente para os semicondutores posicionados na esteira.
2. O rolo de limpeza stencil aceita a aplicação de qualquer solvente industrial na impressora?
O processo exige compatibilidade química documentada entre a fibra sintética do rolo e o fluido utilizado na máquina. O uso de solventes abrasivos não especificados degrada o material do rolo e deposita fragmentos de tecido nas aberturas da chapa metálica.
3. Os consumíveis de montagem em superfície exigem controle de umidade no almoxarifado?
Fitas de emenda e papéis técnicos sofrem alteração estrutural sob variações climáticas extremas. A armazenagem em ambiente com temperatura e umidade controladas preserva a capacidade de tração do adesivo e mantém a condutividade da embalagem de proteção.
4. O uso de espátulas de plástico comum substitui as ferramentas metálicas com segurança?
Polímeros convencionais operam como isolantes e acumulam eletricidade estática severa decorrente da fricção contínua com a pasta de solda. A mitigação do risco de queima exige a aplicação de espátulas injetadas com filamentos de carbono, projetadas para o escoamento contínuo da carga.

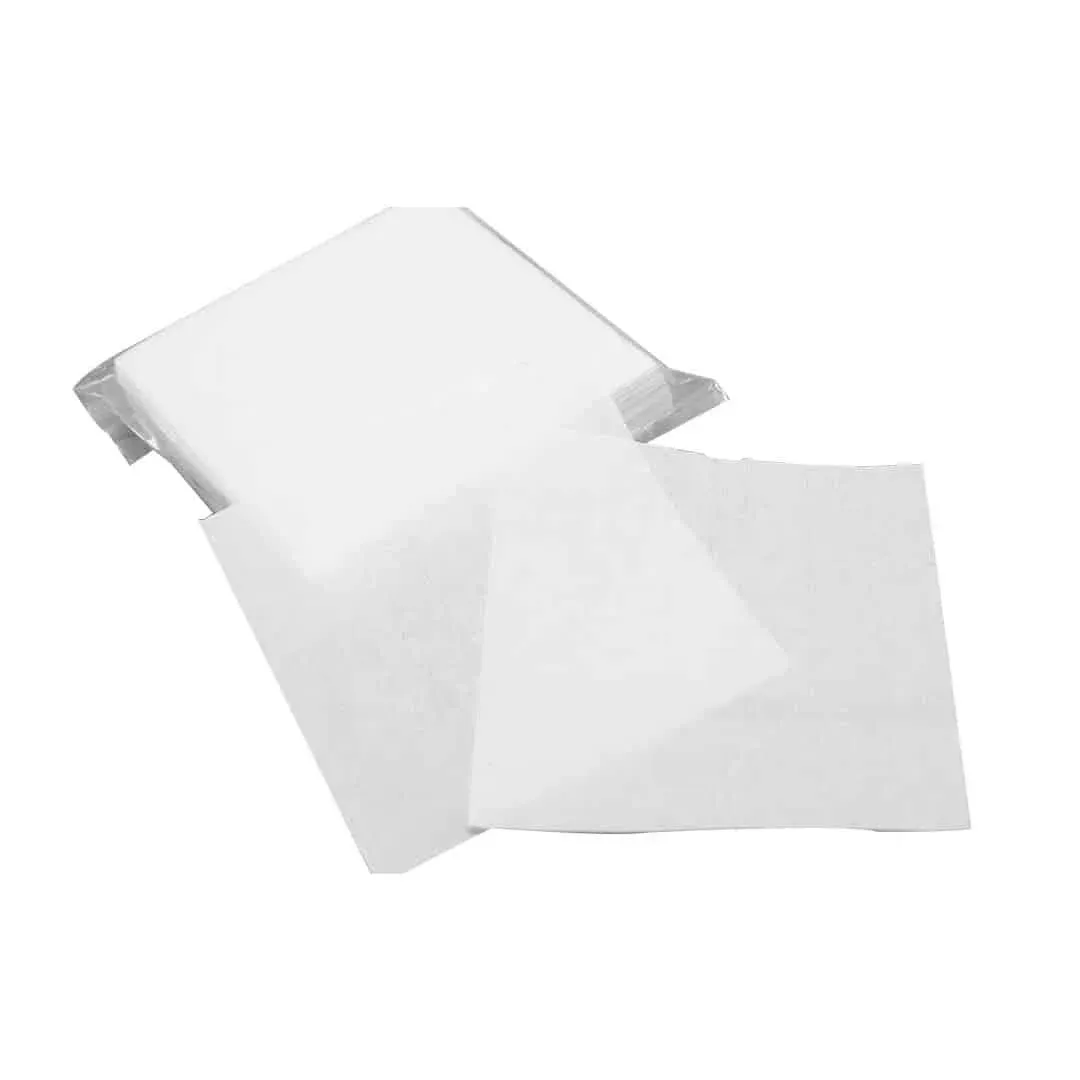

5. A equipe de montagem pode lavar e reaproveitar os lenços de limpeza manual das bancadas?
O processo de lavagem rompe a selagem térmica das bordas e fragmenta a malha contínua dos tecidos low lint. A reutilização contamina as trilhas de contato da placa de circuito com microfibras durante o procedimento de inspeção óptica.
