O ponto cego entre um posto e outro
Na bancada, a placa está aterrada. Quando ela sai dali sobre um carrinho comum com rodas de borracha isolante, o carrinho vira uma ilha de carga. O atrito com o chão, o balanço das embalagens e as mãos do operador acumulam tensão rapidamente.
E é no corredor, e não na bancada, que geralmente muita placa perde a proteção.
Antiestático, condutivo ou dissipativo?
- Antiestático: material que gera pouca carga por atrito. É o termo mais usado nas buscas, por isso nomeia o carrinho antiestático;
- Condutivo: deixa a carga fluir rapidamente. O carrinho condutivo usa estrutura em metal cromado, zincado ou inox para levar a carga das prateleiras até o chão;
- Dissipativo: faz a carga escoar de forma lenta e controlada, como a manta da bancada de solda.
Escolha pelo que vai ser transportado
Cada carrinho de transporte ESD da linha foi desenhado para acomodar perfeitamente um formato produtivo.
| O que você transporta | Modelo indicado | Destaque |
|---|---|---|

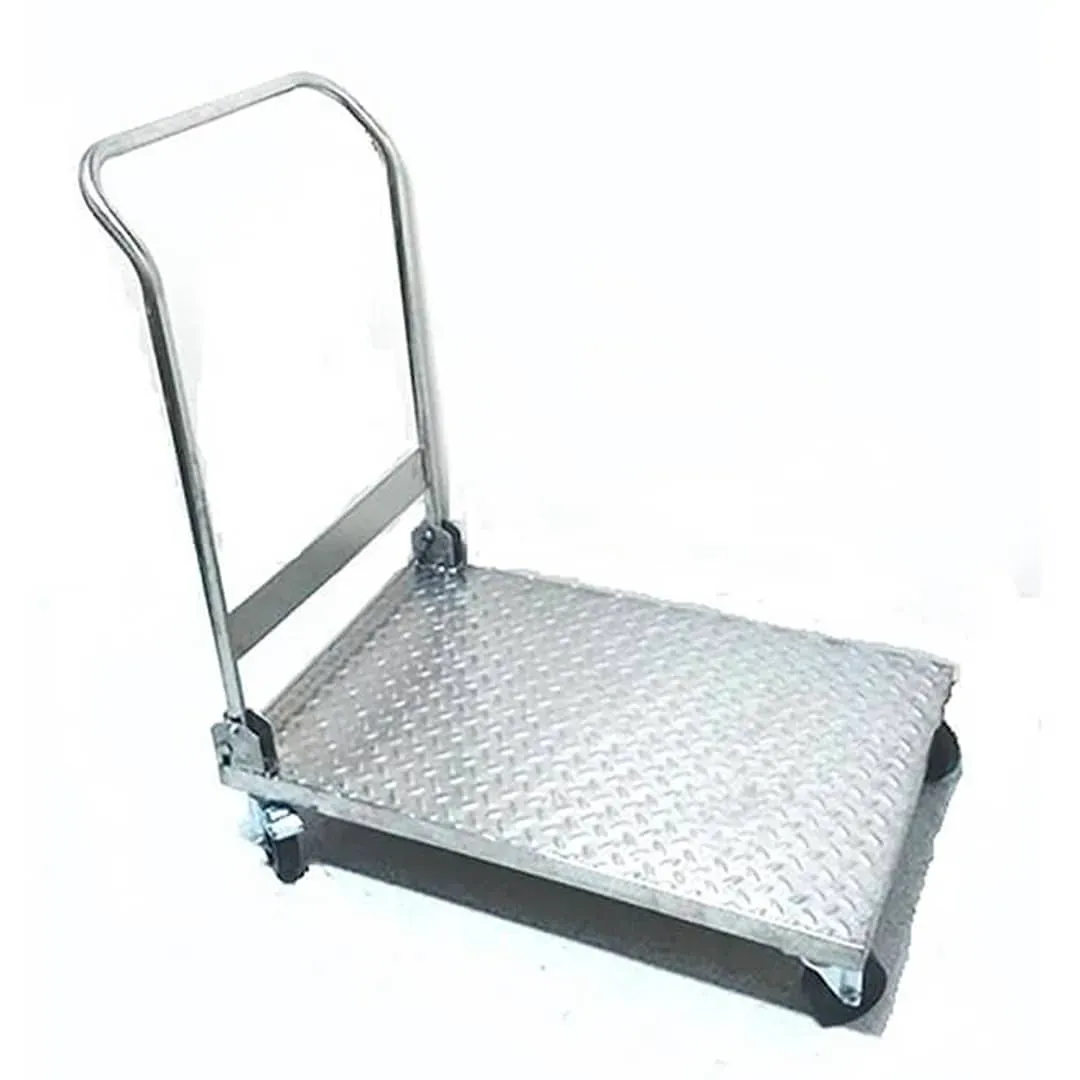

| Carga geral entre setores | Carrinho Metálico Condutivo NHE 108I | Estrutura condutiva e rodízios condutivos, 600 × 900 × 1000 mm |

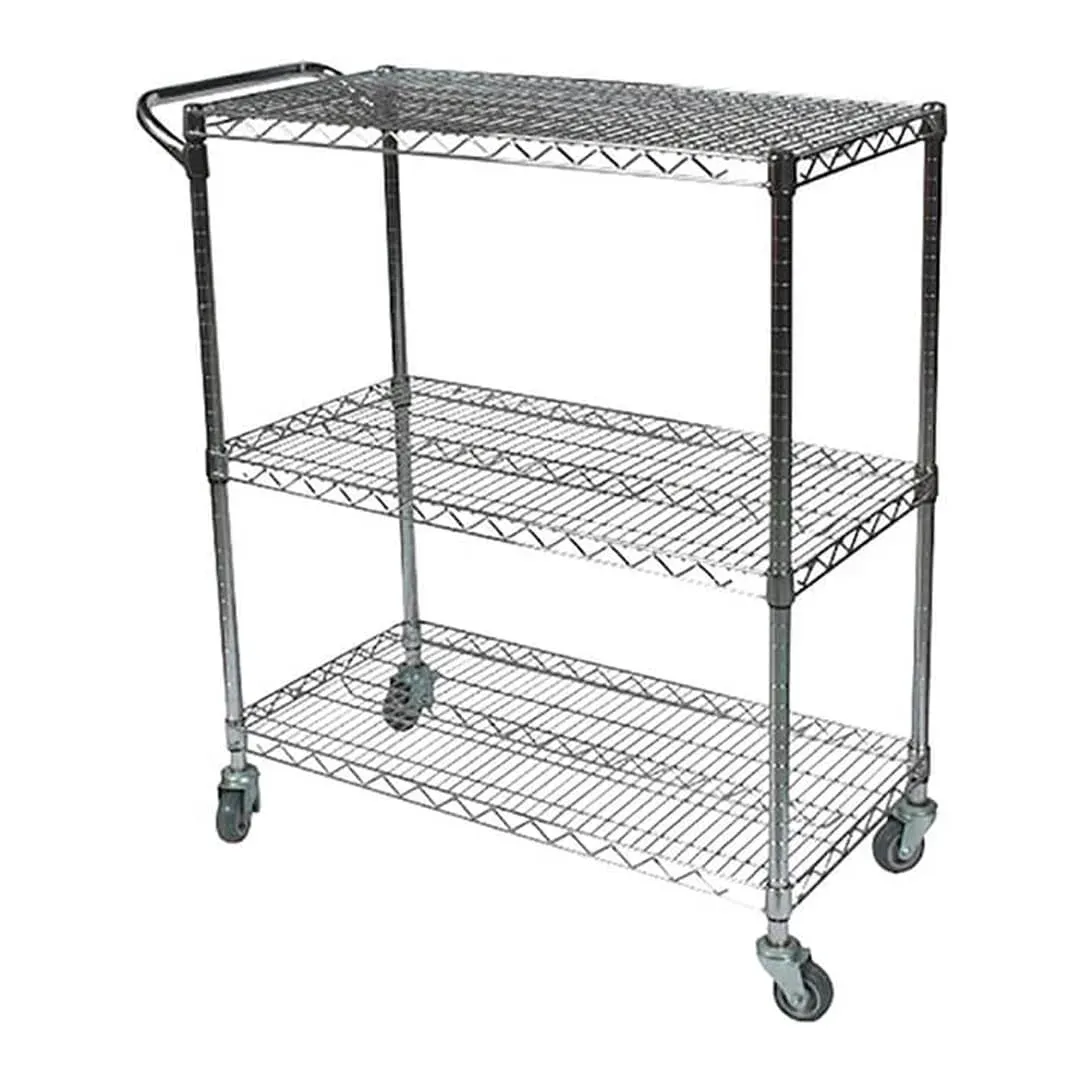

| Caixas e materiais variados | Carrinho ESD Cromado NHE 108H | Aramado prático, com 3 prateleiras planas ajustáveis |

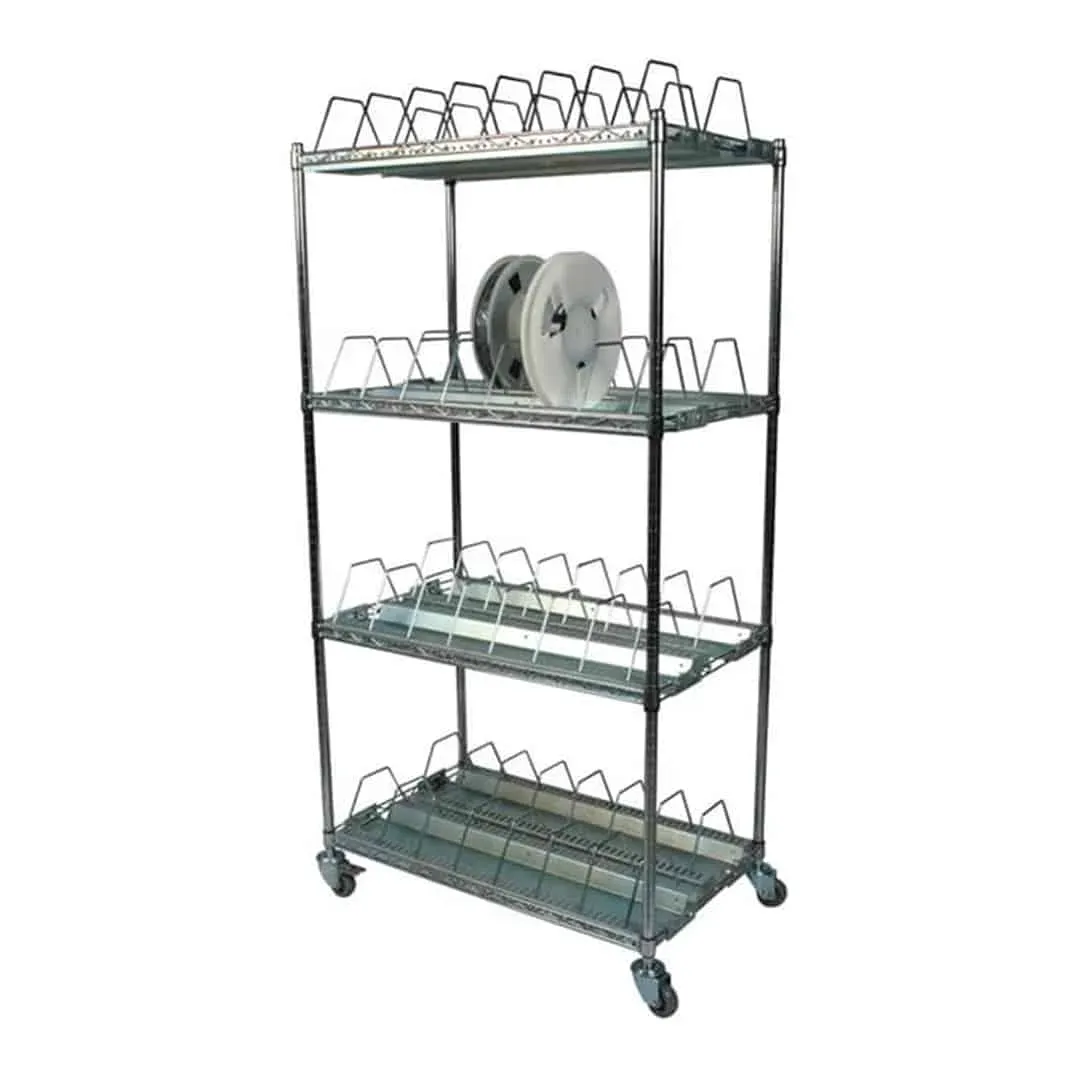

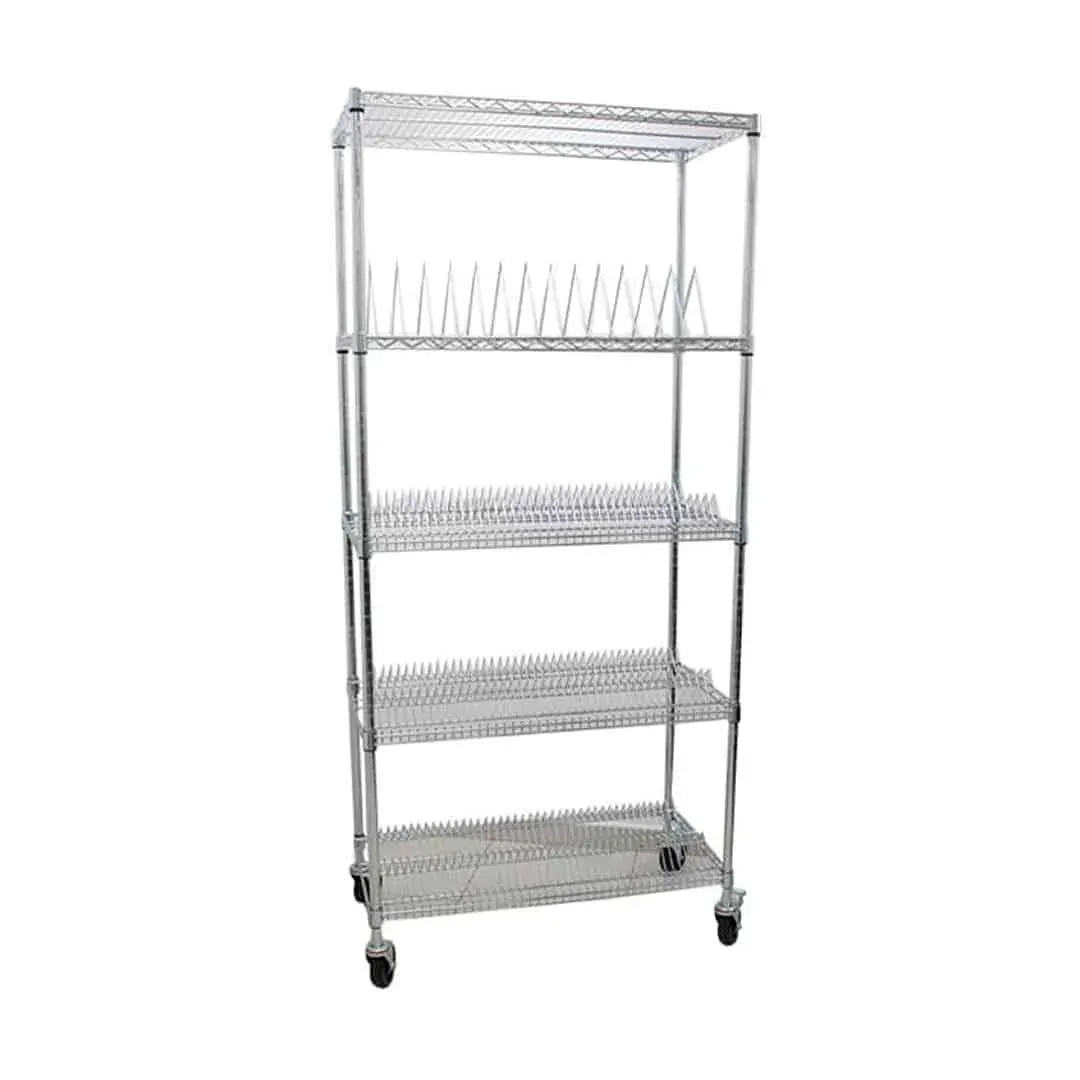

| Rolos de componentes | Carrinho com Divisórias NHE 108C / Fixas | Prateleiras de 610 × 915 mm, 4 ou 5 níveis para encaixe |

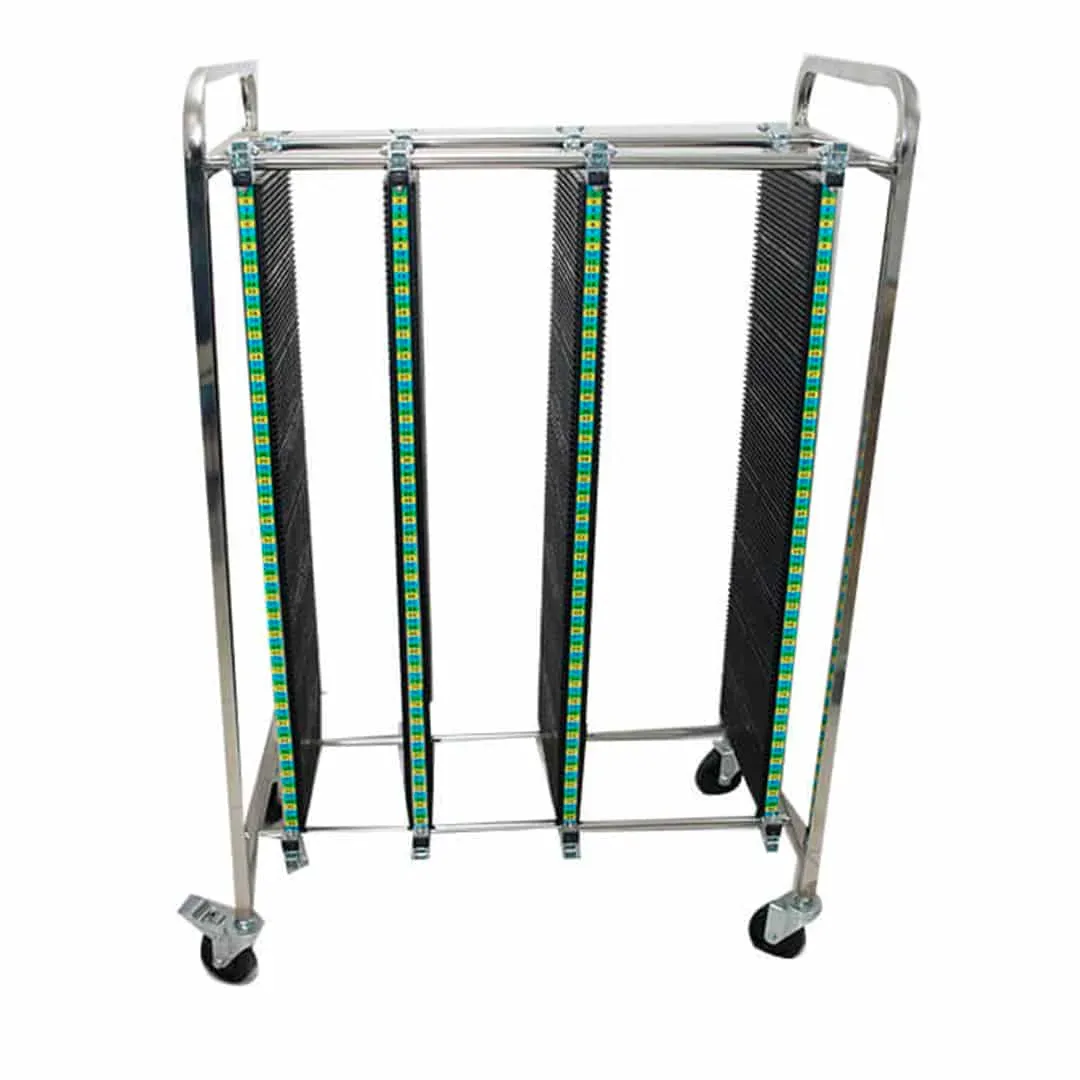

| Placas de circuito impresso | Carrinho para Transporte de Placas NHE 107Z | Placas em pé, 457 × 1220 mm e 1880 mm de altura total |
| Stencils de SMT | Carro Porta Stencil NHE 108JI | 28 encaixes para a chapa-molde metálica da pasta de solda |
| Abastecimento de linha Lean | Carrinhos Gravitacionais | Roletes inclinados garantem que a caixa deslize sozinha |
Quem aterra o carrinho são as rodas
Corrente de arrasto: um contato instável
Um estudo apresentado à ESD Association em 2024 avaliou 33 correntes de arrasto. A resistência entre um elo e outro chegou a variar 1 trilhão de vezes, de acordo com a forma como os elos se tocavam (ver estudo).
A correntinha pendurada do carrinho antiestático de qualquer jeito não garante um caminho estável até o chão. Rodízios condutivos na base são a alternativa mais confiável. E atenção: trocar uma roda danificada por uma comum elimina a proteção do carrinho inteiro, sem que a manutenção perceba.
Sem piso ESD, o circuito não fecha
A roda toca o chão numa área de apenas 1 cm². Em um teste publicado pela In Compliance Magazine, mover o carrinho apenas 2,5 cm entre as medições mudou tanto a resistência que 16% das leituras foram reprovadas, mesmo em pisos ESD aprovados na especificação.
A lição: nem todo piso ESD aterra bem equipamentos sobre rodas. Por isso, teste carrinhos e estantes no próprio piso antes de validar o sistema.
O que vai em cima do carrinho também conta

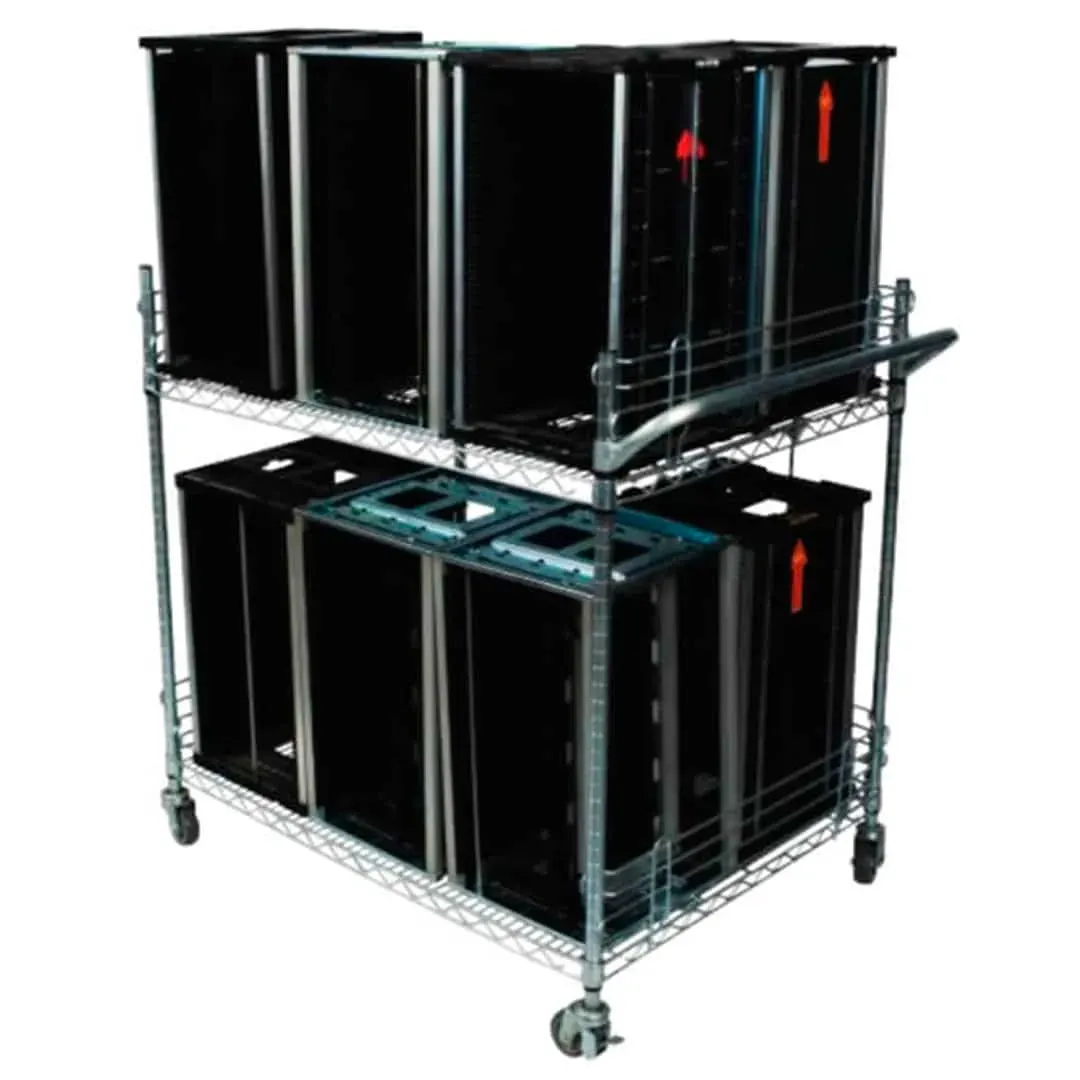

O chassi é só o veículo, e quem protege o lote é a embalagem certa. Uma caixa de plástico comum gera estática sozinha e anula o aterramento da estrutura. Nas prateleiras, as caixas condutivas mantêm o componente no mesmo potencial do carrinho.
Quando o trajeto sai da área protegida (EPA), a ANSI/ESD S20.20 exige embalagem fechada com blindagem contra descargas.
Escolha o carrinho antiestático de acordo com a sua operação
O carrinho antiestático precisa formar um caminho seguro entre a carga, a estrutura, os rodízios e o piso e a escolha do modelo deve considerar o tipo de material transportado, as dimensões da carga, a configuração da área protegida e as condições do piso ESD.
Na New Horizon, você encontra opções para transporte de placas de circuito impresso, rolos de componentes, stencils, caixas e outros materiais utilizados na produção eletrônica.
Para definir o carrinho condutivo mais adequado, avalie também o sistema de aterramento e a compatibilidade com os demais recursos de controle eletrostático da operação.
Nos conheça, tire todas as dúvidas e proteja a sua estrutura!
FAQ
1. Como saber qual tamanho de carrinho preciso?
Considere as dimensões, o peso e a quantidade de materiais transportados. A carga deve ficar estável nas prateleiras e permitir a movimentação segura pelo ambiente.
2. As rodas do carrinho precisam de manutenção?
Sim. Verifique periodicamente o estado dos rodízios e dos pontos de contato elétrico. Uma substituição inadequada pode alterar o caminho de dissipação da carga.
3. Posso usar o carrinho em qualquer área da fábrica?
A utilização depende das características do ambiente e do sistema de controle ESD adotado. Em áreas protegidas, avalie a compatibilidade entre carrinho, piso, aterramento e demais equipamentos.
4. O carrinho pode transportar componentes eletrônicos sensíveis?
Sim, desde que o modelo, a embalagem e as condições de aterramento sejam adequados ao nível de proteção exigido pelos componentes transportados.
5. Como solicitar um carrinho personalizado?
Informe à New Horizon o tipo de material transportado, as dimensões da carga, a quantidade de níveis necessária e as condições de uso. A equipe pode avaliar a configuração mais adequada ao processo.
