Linhas e aplicações
Cada aplicação pede uma construção diferente: parede fina para acabamento, parede dupla com adesivo para vedação e material específico para média tensão.
| Modelo | Proporção | Parede | Contração (mín./total) | Operação | Uso típico |
|---|---|---|---|---|---|

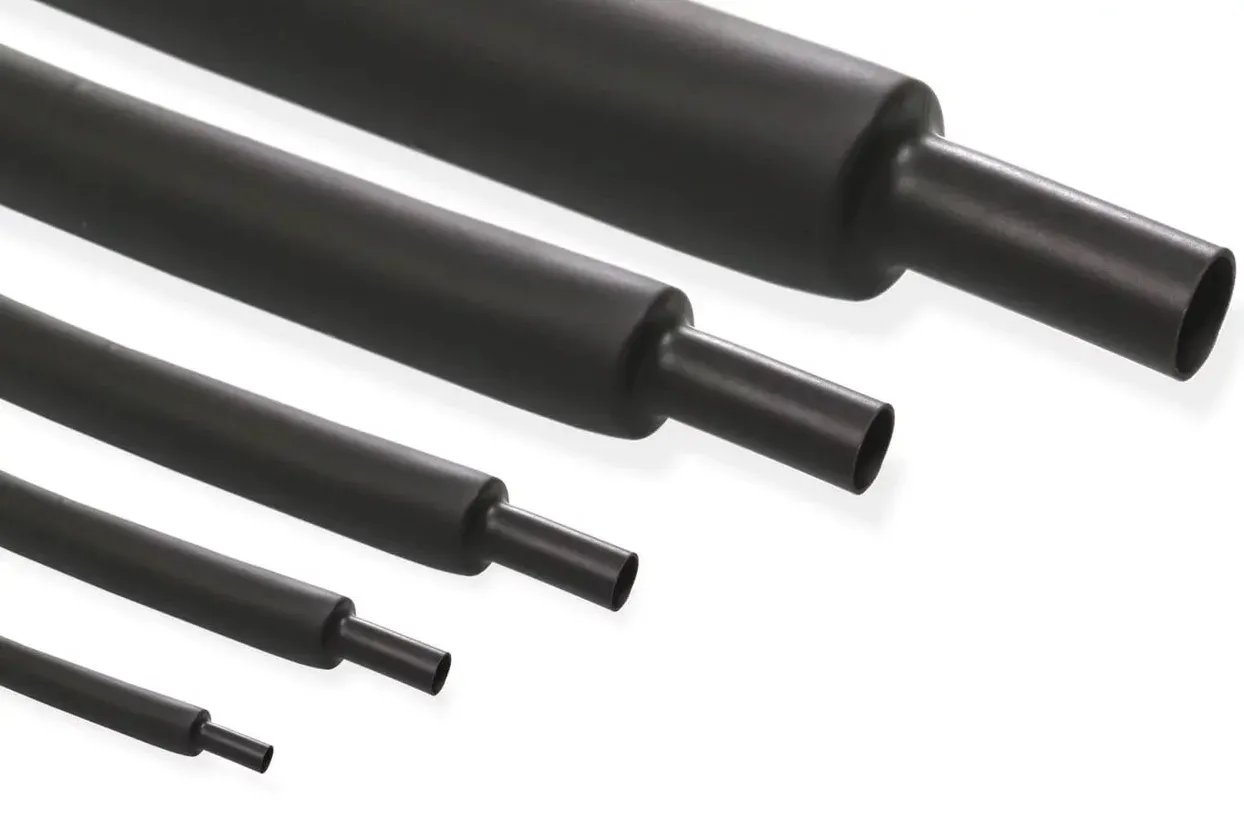

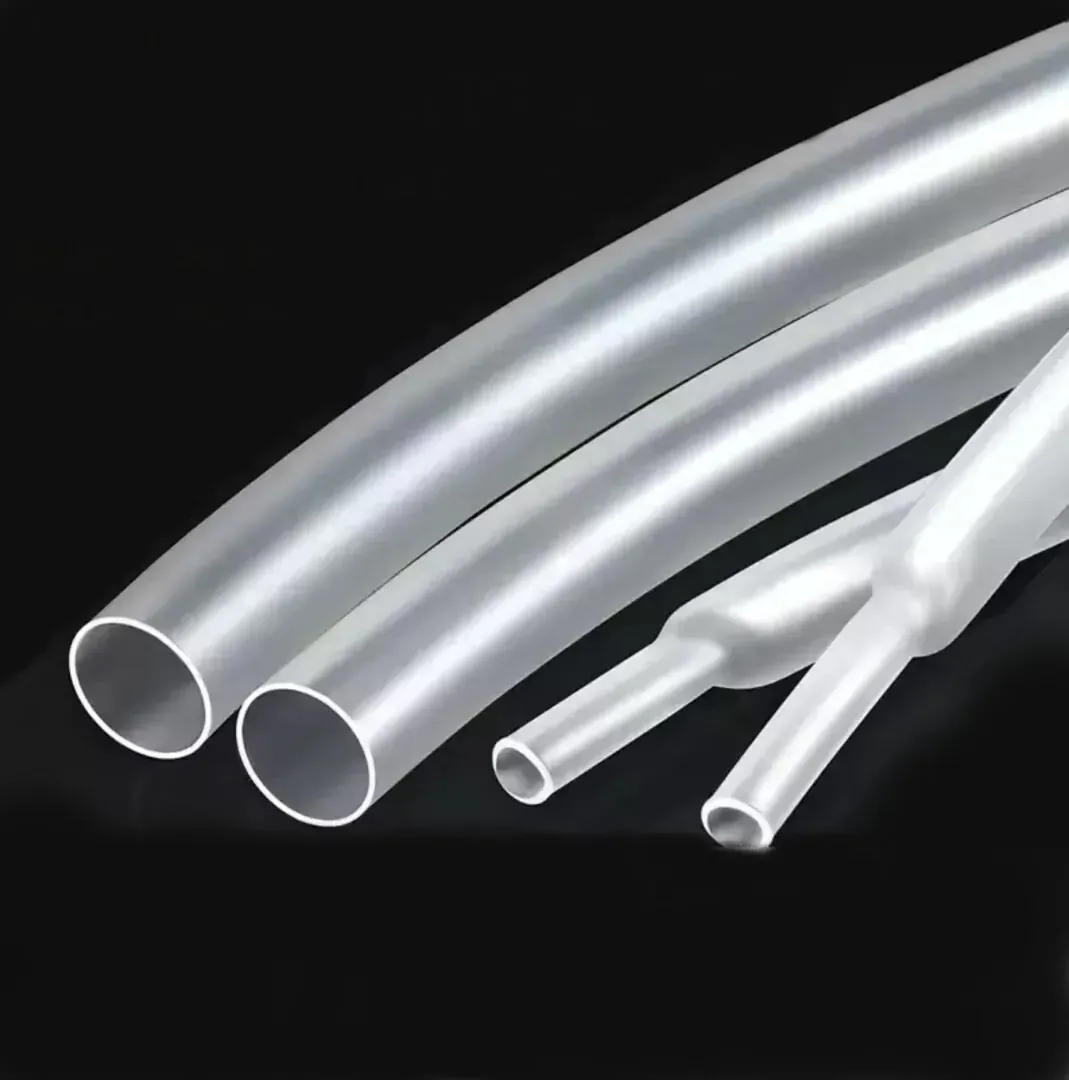

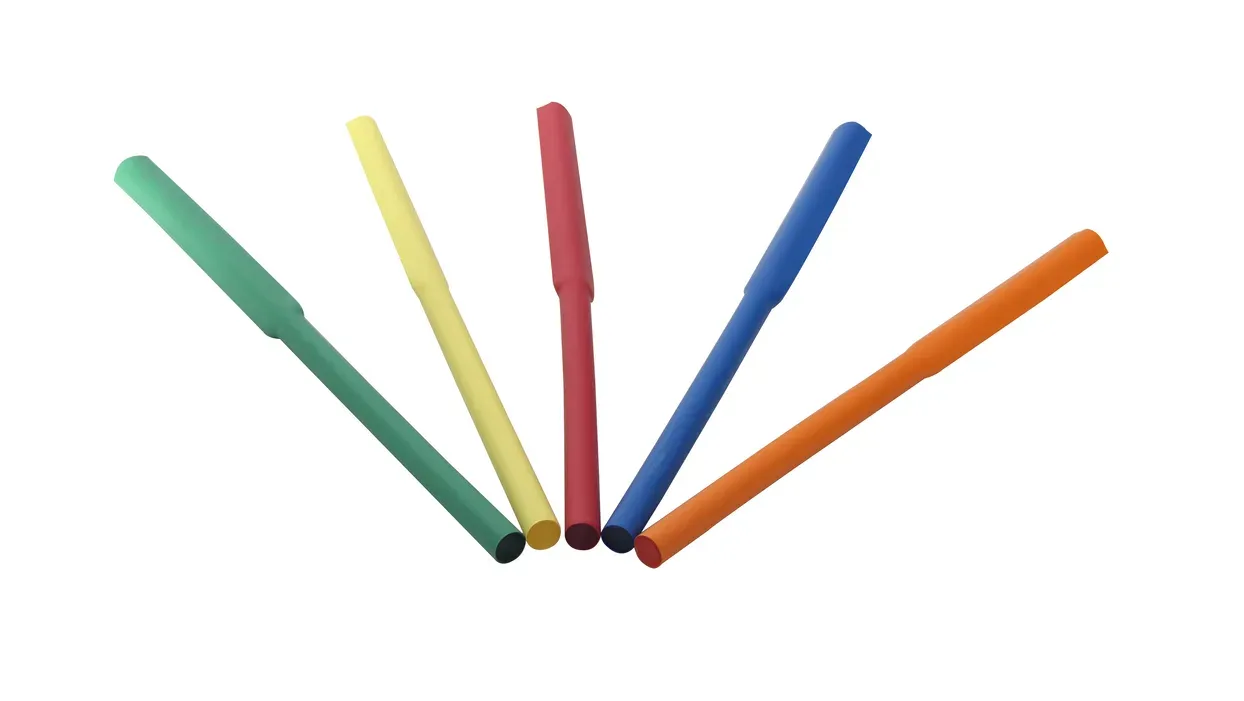

| H10 | 2:1 | Fina, transparente ou colorida | 80 °C / 100 °C | -55 °C a +105 °C | Acabamento, identificação, eletrônica |

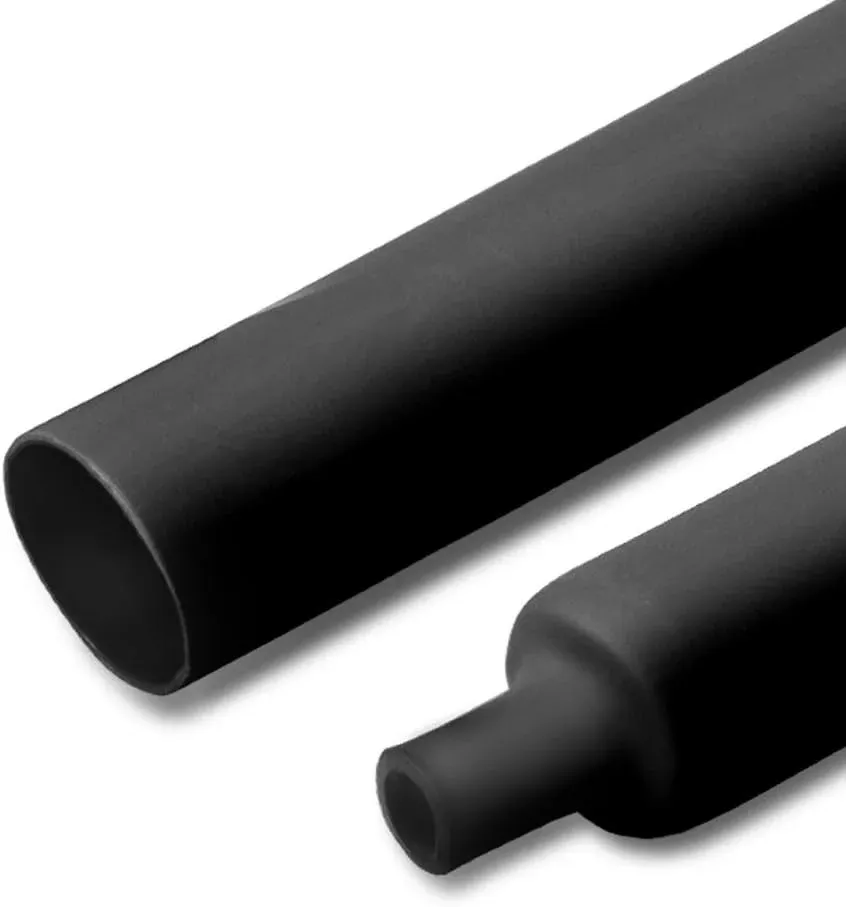

| H20 | 3:1 | Dupla, com adesivo | 80 °C / 120 °C | -45 °C a +125 °C | Chicotes, conectores automotivos, telecom |
| H21 | 4:1 | Dupla, com adesivo | 80 °C / 120 °C | -45 °C a +125 °C | Emendas com diâmetros muito diferentes |
| H30 | 3:1 | Média, com adesivo | Sob consulta | Sob consulta | Emendas e terminais |

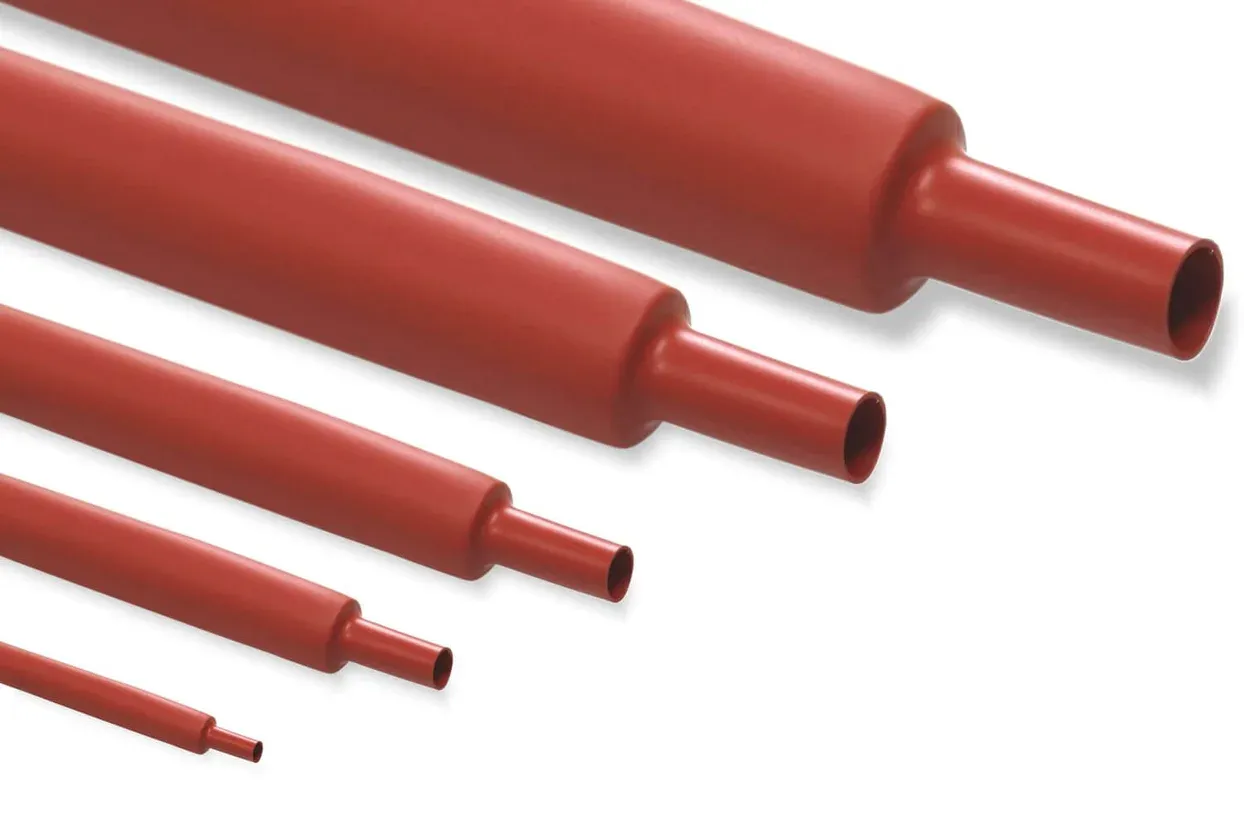

| H40 | — | Livre de halogênio, vermelho telha | mín. 110 °C | 11 kV a 24 kV | Cabos e terminais de média tensão |

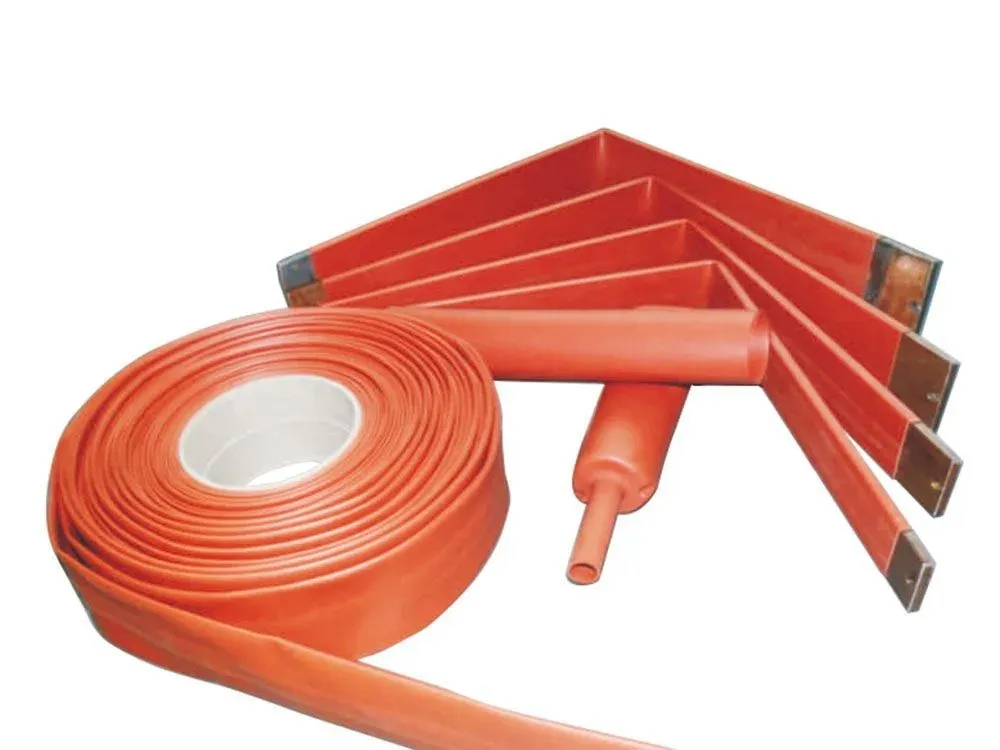

| H41 | — | Sob consulta | Sob consulta | Sob consulta | Média tensão |
Dados das páginas de produto H10, H20, H21 e H40 da New Horizon.
Como acertar o diâmetro na primeira compra
Para dimensionar um tubo termoretrátil, olhe a faixa que ele cobre depois de aquecido, e não só o diâmetro do fio. O guia da TE Connectivity indica duas regras:
- Encolher pelo menos 20%: o tubo precisa reduzir no mínimo 20% do diâmetro original para ficar firme sobre a peça.
- Sobrar pelo menos 10%: depois de instalado, ele ainda deve ter 10% de capacidade de contração. Um tubo forçado até o limite fica com a parede tensionada e pode rachar.
Na prática, um tubo 2:1 de 25 mm que recupera até 12,7 mm é o certo para peças de 14 a 20 mm.
O comprimento também muda durante o aquecimento. Em geral o tubo encolhe um pouco, e em alguns casos pode até crescer. Por isso, corte a peça com folga.
Com ou sem cola: qual parede pedir?
Em ambientes com umidade, vibração, óleo ou produtos químicos, use parede dupla com adesivo interno (H20 e H21). No aquecimento, o adesivo derrete, preenche os espaços da emenda e veda contra água, poeira e corrosão.
Para organizar cabos, identificar por cor ou fazer um isolamento básico em placas, o H10 de parede fina resolve. É o modelo que o mercado de bancada chama de espaguete termo retrátil.
Emendas entre cabos de bitolas muito diferentes pedem a proporção 4:1 (H21). Só ela encolhe o suficiente para cobrir a transição entre os dois diâmetros.
Para sistemas de média tensão, use as linhas H40 ou H41. Tubo de baixa tensão não tem rigidez dielétrica para essa aplicação.
O que significam UL 224, VW-1 e RoHS?
Essas siglas aparecem nas páginas de produto da New Horizon, mas quase nenhum concorrente explica o que cada uma garante.
- UL 224 é a norma norte-americana para tubos isolantes extrudados. Segundo a UL Solutions, ela avalia propriedades elétricas, mecânicas, térmicas e de inflamabilidade, além da qualidade da recuperação do tubo.
- VW-1 é uma classificação opcional dentro da UL 224, com teste de chama em fio na posição vertical. Nem todo tubo UL 224 tem VW-1, vale conferir na etiqueta antes de comprar.
- RoHS restringe substâncias perigosas, e é exigência de quem exporta eletrônicos.
Isolar não é o mesmo que dissipar carga
O tubo termo retrátil isola, veda e protege a conexão. Ele não foi feito para escoar carga eletrostática, e os tubos da linha não são ESD.
Quando a bancada precisa de um caminho controlado para a descarga, a solução é outra: o cabo antiestático ligado ao ponto de aterramento.
Demanda que cresce na indústria elétrica e em Manaus
O mercado global de tubos termo retráteis deve somar US$ 2,43 bilhões em 2026 e chegar a US$ 3,15 bilhões em 2030, com crescimento de 6,6% ao ano, segundo a Research and Markets.
Geração de energia e veículos elétricos puxam essa curva. O Brasil vendeu 223.912 veículos eletrificados em 2025, 26% a mais que em 2024, segundo a ABVE.
O Polo Industrial de Manaus fechou 2025 com faturamento recorde de R$ 227,67 bilhões, alta de 11%, segundo a Suframa.
Duas rodas (19,7%) e eletroeletrônicos (16,9%) estão entre os subsetores que mais faturam, e são justamente os que mais usam chicotes e conexões isoladas.
A New Horizon atende todo o Brasil, com estoque em São Paulo e uma unidade em Manaus, e garante abastecimento rápido para fabricantes de duas rodas, eletroeletrônicos e montadoras.
FAQ sobre tubos termo retráteis
1. Como aplicar um tubo termo retrátil corretamente?
Posicione o tubo sobre a conexão antes de aquecer e use uma fonte de calor adequada para provocar a contração uniforme. Evite concentrar calor em um único ponto para não danificar o material.
2. Posso usar tubo termo retrátil em qualquer tipo de cabo?
A escolha depende do diâmetro da conexão, da proporção de contração e das condições de operação. Para média tensão, utilize produtos desenvolvidos especificamente para essa aplicação.
3. O tubo termo retrátil pode ser instalado sobre uma conexão já isolada?
Pode ser utilizado sobre diferentes tipos de conexões, desde que o diâmetro final esteja dentro da faixa de recuperação do modelo escolhido. Verifique também a temperatura suportada pelo material existente.
4. Como armazenar tubos termo retráteis antes da instalação?
Mantenha os tubos protegidos de calor excessivo, umidade, luz solar direta e contato com produtos que possam afetar o material. A conservação adequada ajuda a preservar suas características até a aplicação.
5. Qual ferramenta devo usar para aquecer o tubo termo retrátil?
Uma pistola de ar quente permite controlar melhor a temperatura e distribuir o calor durante a contração. A ferramenta deve ser compatível com a temperatura indicada para o modelo utilizado.
