Como é a entrada de um operador?
O processo de liberação acontece em poucos segundos.
Crachá → teste de pulseira e calçado → luz verde ou vermelha → catraca libera ou trava
O operador se identifica no painel, sobe na placa de teste e encosta a pulseira no pino de leitura.
O testador de aterramento pessoal mede imediatamente se a eletricidade escoa do corpo na velocidade certa e dentro da tolerância.
Se os parâmetros estiverem corretos, a passagem abre. Uma reprovação trava o mecanismo no mesmo instante e o funcionário precisará trocar a pulseira rompida ou limpar a sola do calçado antes de tentar um novo acesso.
Três peças, uma função
Barreira física de demarcação (NHE207A): Postes de contenção com fita retrátil de 3 ou 5 metros. Eles mostram visualmente onde começa a zona de risco e afunilam o fluxo de pessoas até a entrada. O formato mínimo exige dois postes, e a base pesada adapta a barreira a qualquer tipo de piso industrial.
Catraca ESD: O equipamento gira somente após receber a validação eletrônica do teste. Possui indicação luminosa apontando o sentido livre de passagem, um detalhe mecânico que organiza a fila e barra intrusões na pressa da troca de turno.

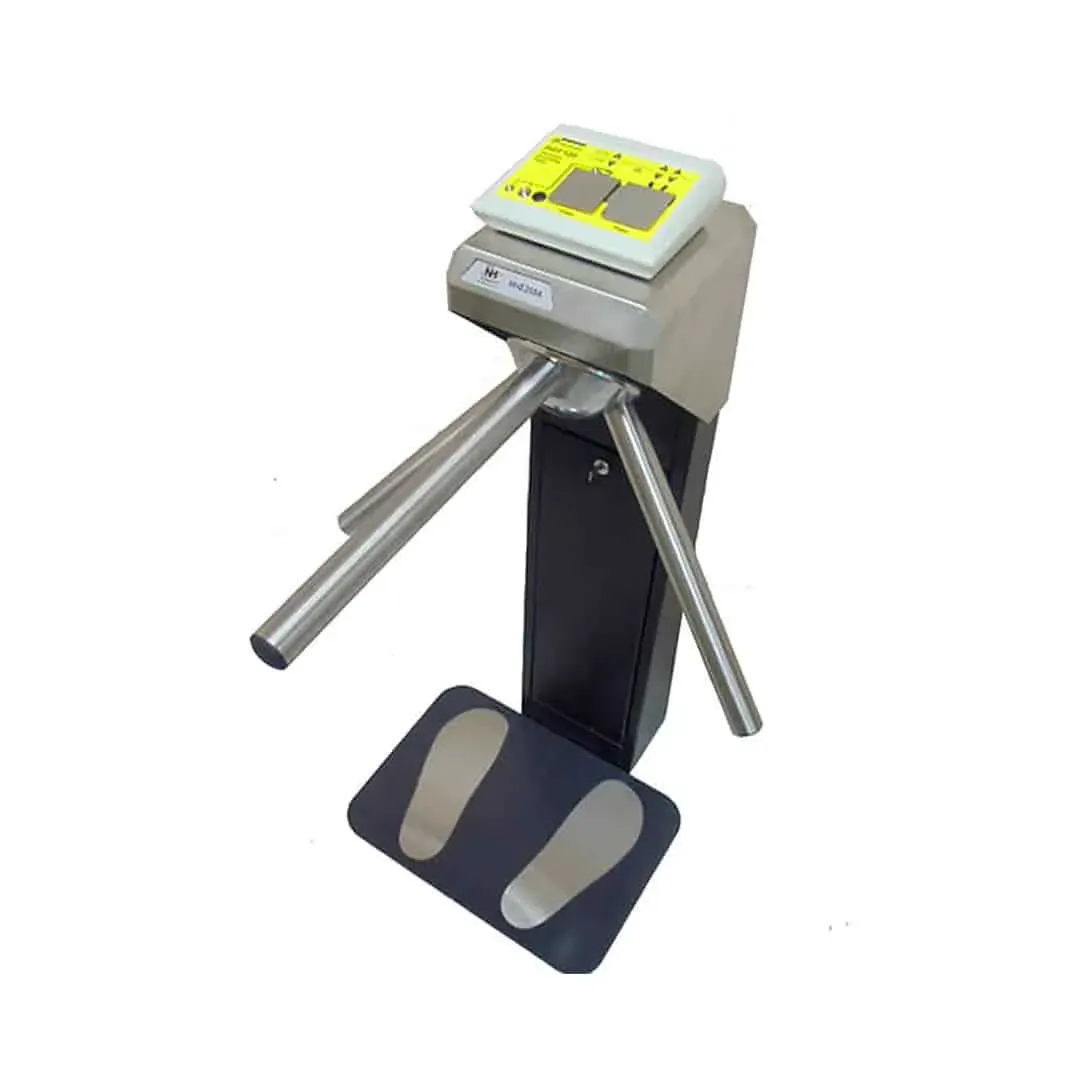

Controlador de acesso ESD (NHE 209A): Atua como o cérebro da estrutura. O dispositivo recebe o resultado das medições do operador e comanda a catraca ou a fechadura magnética da porta. A placa integra-se de forma direta a variados sistemas de controle de acesso de fábrica.
Por que a regra precisa de um porteiro?
A pulseira e o calçado ESD falham sem dar qualquer sinal ao usuário. O filamento de carbono rompe, a sola acumula resíduos do asfalto, e quem veste o material não percebe o bloqueio da corrente elétrica.
- A orientação da ESD Association manda conferir o calçado antes de entrar na EPA e testar a pulseira todos os dias, especificamente nos postos sem monitores contínuos.
- Cada teste deve gerar um registro de uso para o controle de qualidade, servindo de evidência de conformidade em uma auditoria técnica, segundo a SCS, fabricante de equipamentos de controle estático.
- A catraca converte a recomendação teórica em bloqueio físico: sem a aprovação, não há passagem.
Com e sem controle de acesso: o que muda na rotina?
A automação elimina falhas de interpretação e registra o comportamento do setor.
| Sem controle na entrada | Com controle de acesso ESD | |
|---|---|---|
| Teste diário | Depende da memória do operador | Obrigatório para passar |
| Pulseira com defeito | Descoberta depois, se for | Barrada na porta |
| Registro | Planilha manual ou nenhum | Automático, por operador e horário |
| Auditoria | Difícil de comprovar | Histórico pronto para consulta |
| Visitantes e terceiros | Entram sem conferência | Passam pelo mesmo teste |
O controle de acesso ESD não substitui o treinamento, na verdade garante que o treinamento seja cumprido.
Integração com o sistema que a fábrica já tem
Parte dos equipamentos de medição do mercado operam com um relé de contato seco.
Conforme detalha a literatura da própria SCS, trata-se de uma chave elétrica que recebe a leitura do operador e envia o sinal de liberação para fechaduras, catracas, luzes e alarmes.

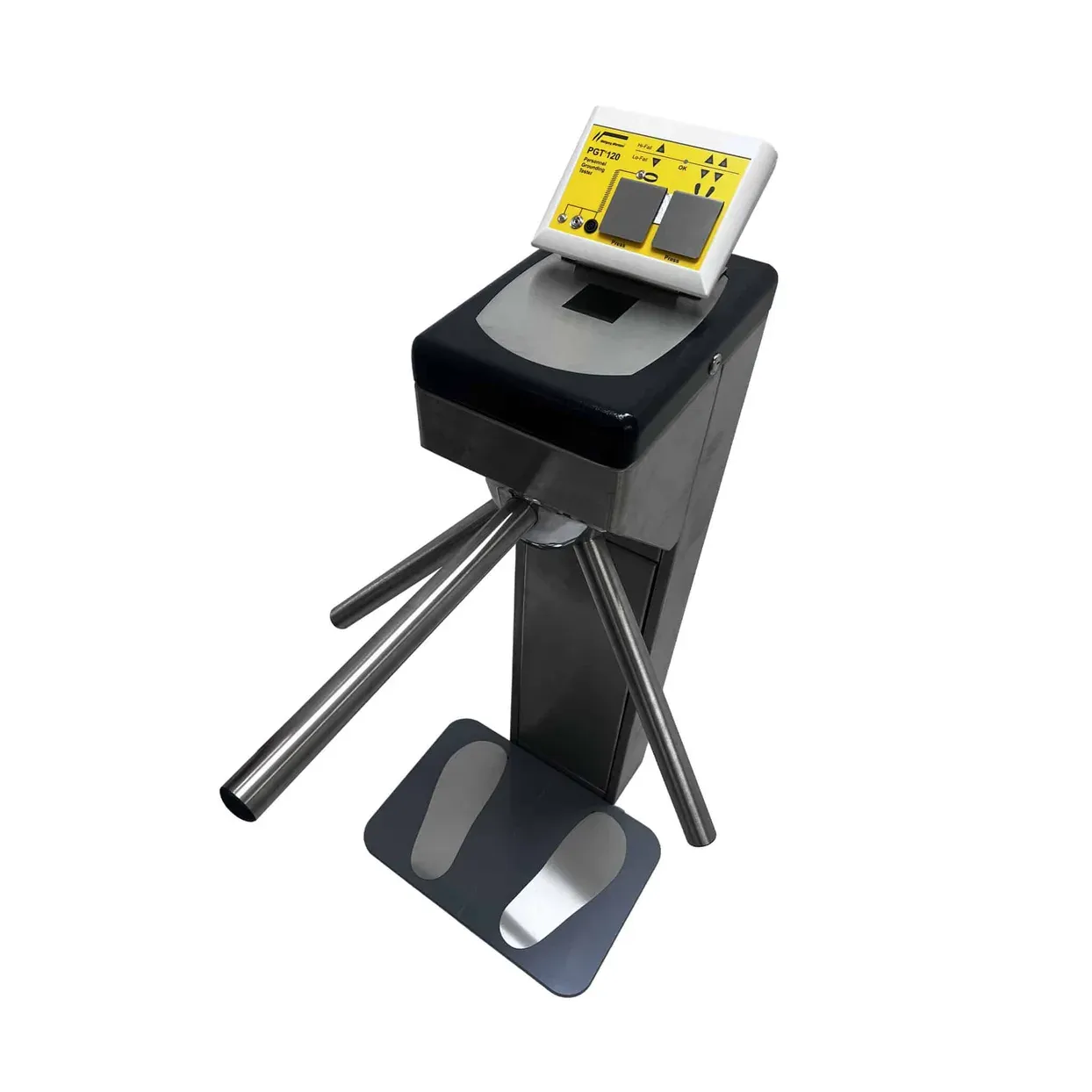

Um testador operado em rede, como o modelo PGT130.DT da Wolfgang Warmbier, adiciona recursos gerenciais à entrada da planta:
- Identificação rápida do operador por RFID, código de barras ou cartão magnético.
- Teste simultâneo da pulseira e dos dois pés, respeitando os limites da ANSI/ESD S20.20 e da IEC 61340-5-1.
- Registro automático de dados e gestão central por meio do software DataTermD.
Onde o controle na porta faz mais diferença?
O bloqueio eletrônico rentabiliza o investimento em locais com alto volume de pessoas e onde as falhas nas placas custam caro. Na indústria eletrônica, em linhas de montagem com dezenas de operadores por turno, a fila da troca de turno é o momento em que a conferência manual de cadernos e planilhas mais falha.
- Linhas de montagem de placas (SMT), laboratórios de reparo e salas limpas exigem a validação por catraca.
- O Polo Industrial de Manaus abriga dezenas de plantas sensíveis a descargas, e a unidade da New Horizon no Distrito Industrial fornece esse tipo de base operacional para as fábricas locais.
A logística cobre todo o território nacional a partir das bases de São Paulo e Manaus, sob as diretrizes de qualidade da ISO 9001:2015.
A New Horizon mantém uma equipe técnica de prontidão para prestar consultoria e auditar o seu controle de acesso ESD.
FAQ
1. O controle de acesso ESD pode ser instalado em uma porta comum?
Sim. A configuração pode utilizar uma fechadura magnética ou outro mecanismo de liberação compatível com o sistema. A instalação deve considerar a estrutura física e o fluxo de entrada da área protegida.
2. É possível cadastrar funcionários e visitantes separadamente?
A possibilidade depende do sistema de identificação utilizado. A configuração pode ser integrada aos recursos de controle de acesso da fábrica para diferenciar usuários e aplicar os procedimentos definidos para cada grupo.
3. O sistema continua funcionando se houver falha na comunicação com o controle de acesso?
Essa condição depende da arquitetura e da configuração do equipamento instalado. Antes da implantação, a equipe técnica deve definir o comportamento da catraca ou porta em situações de falha.
4. É possível instalar o controle de acesso em uma EPA já existente?
Sim. O sistema pode ser incorporado a uma área protegida existente, desde que sejam avaliados o espaço disponível, o fluxo de pessoas, os equipamentos de aterramento e a infraestrutura elétrica e de identificação.
5. Como é feita a manutenção do sistema de controle de acesso ESD?
A manutenção deve incluir a verificação dos dispositivos de teste, conexões, mecanismos de liberação, identificação e registros. A frequência depende do equipamento e das condições de operação da planta.
